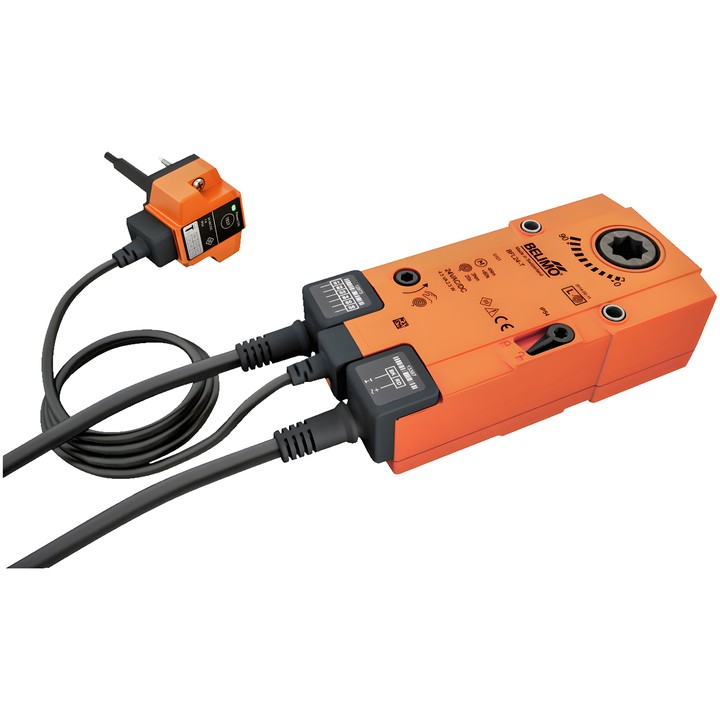

Belimo BFL24-SR-T – Federantrieb für Brand- und Rauchschutzklappen
Antrieb mit modulierender Ansteuerung und thermoelektrischer Auslöseeinrichtung BAT (72°C), bestimmt für 90° Brand- und Rauchschutzklappen in Lüftungs- und Klimaanlagen. Während des Betriebs wird die Rückstellfeder gespannt; bei einer Unterbrechung der Stromversorgung bringt sie die Klappe in die Sicherheitsstellung.
Wichtigste Kenndaten
- Versorgung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
- Modulierende Ansteuerung: Arbeitsbereich Y 2...10 V; Rückmeldesignal U 2...10 V.
- Drehmoment: Motor 4 Nm; Sicherheitsfunktion 3 Nm.
- Motorlaufzeit: <60 s / 90°; Laufzeit der Sicherheitsfunktion: 20 s @ -10...55°C, <60 s @ -30...-10°C.
- BAT-Auslöseeinrichtung: Auslösetemperatur der thermischen Sicherungen innerhalb und außerhalb des Kanals 72°C.
- Hilfsschalter: 2x SPDT, Schaltpunkte 5° / 80°.
- Mechanischer Anschluss: formschlüssige Verbindung 12x12 mm, durchgehende Hohlwelle; max. Drehwinkel 95°.
- Leistungsaufnahme im Betrieb: 2.3 W; in Ruhestellung: 0.6 W; zur Kabeldimensionierung: 4.1 VA.
- Stromversorgungs- und Steueranschluss: Kabel 1 m, 4x 0.75 mm², halogenfrei; Anschluss der Hilfsschalter: Kabel 1 m, 6x 0.75 mm², halogenfrei.
- Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
Bedienung und Ausstattung
Die Bewegungsrichtung des Motors kann durch Links-/Rechtsmontage gewählt werden. Der Antrieb ermöglicht eine manuelle Verstellung mit Anschlag und verfügt über eine mechanische Stellungsanzeige. Zum Lieferumfang gehören Handkurbel, Anzeige, Schutzabdeckung und Einsatz für die formschlüssige Verbindung 12/10 mm.
