Belimo C320Q-J - 3-Wege-Umschaltzonenventil

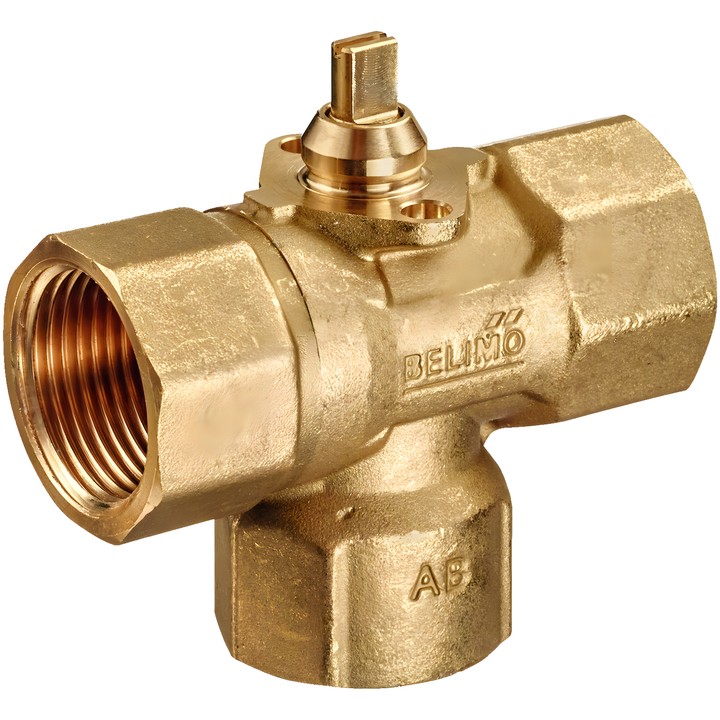

Belimo C320Q-J Umschaltzonenventil

3-Wege-Ventil für Umschalt- und Auf/Zu-Regelungsfunktionen auf der Wasserseite von Lüftungs- und Heizungsanlagen. Es ist für geschlossene Wassersysteme ausgelegt und wird mit einem Drehantrieb betrieben, der über ein Auf/Zu-Signal angesteuert wird.

Bestätigte technische Daten

• DN 20; Innengewinde Rp 3/4"; PN 25; ps 1600 kPa.
• Kvs 4 m³/h.
• Medium: Wasser oder Wasser mit maximal 50 % Glykol (Vol.).
• Medientemperatur: 2...100°C [36...212°F]; mit Stellantrieb 2...90°C.
• Differenzdruck: ∆pmax 280 kPa; Schließdruck: 280 kPa. Richtwert für leisen Betrieb: 50 kPa.
• Dichtheit: luftblasendicht, Dichtheitsklasse A.
• Drehwinkel: 90°; Durchfluss in beiden Richtungen möglich.
• Gehäuse und Spindel: Messing; Schließkörper: verchromtes Messing; Sitz: PTFE, O-Ring EPDM.
• Der Stellantrieb kann ohne Werkzeug eingerastet werden.

Montagehinweise

Die Montage ist von senkrecht bis waagerecht zur Spindel zulässig. Nicht mit nach unten gerichteter Spindel montieren. Um den für die Umschaltfunktion erforderlichen Drehwinkel von 90° zu erreichen, den Begrenzungsclip am Stellantrieb entfernen.
