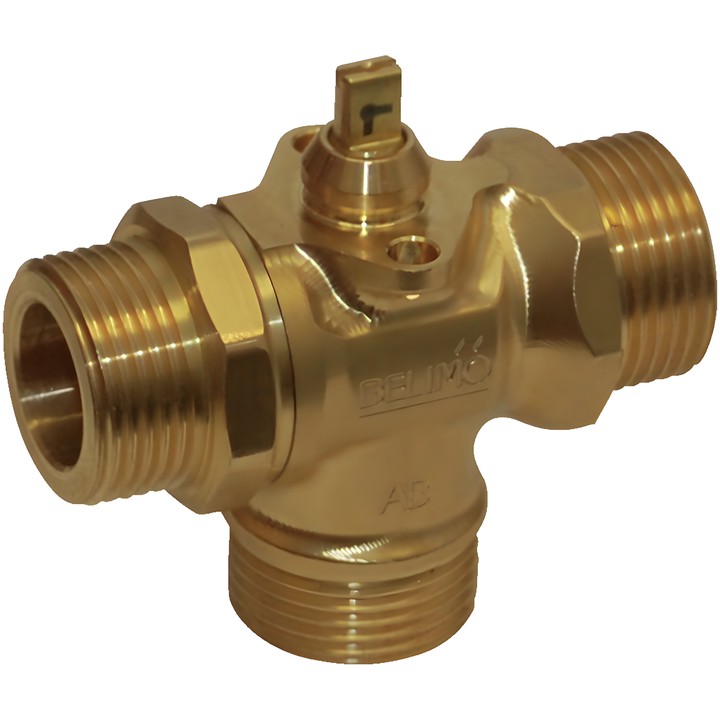

Belimo C520Q-J - 3-Wege-Umschalt-Zonenventil

Belimo C520Q-J – Umschalt-Zonenventil

3-Wege-Ventil mit Außengewinde, ausgelegt für Umschaltfunktionen und Auf/Zu-Regelung auf der Wasserseite von Lüftungs- und Heizungsanlagen. Das Ventil wird durch einen Drehantrieb verstellt, der mit einem Auf/Zu-Signal angesteuert wird.

Wichtigste Merkmale und Parameter

• DN 20; Anschluss: G 3/4"-Außengewinde gemäß ISO 228-1; PN 25.
• Kvs 3.6 m³/h; ps 1600 kPa.
• Medium: Wasser oder Wasser mit maximal 50 Vol.-% Glykol.
• Mediumtemperatur: 2...100°C [36...212°F]; mit Antrieb 2...90°C.
• Differenzdruck: ∆pmax 280 kPa; Schließdruck: 280 kPa. Für geräuscharmen Betrieb sind 50 kPa angegeben.
• Dichtheit: blasenfrei, Leckrate A (EN 12266-1).
• Drehwinkel: 90°; Durchfluss in beide Richtungen möglich.
• Gehäuse und Spindel aus Messing; Schließelement aus verchromtem Messing; Spindelabdichtung: EPDM-O-Ring; Sitz: PTFE, EPDM-O-Ring.
• Werkzeuglose Schnappmontage des Antriebs; das Ventil ist wartungsfrei.

Zulässige Einbaulage: von senkrecht bis waagerecht zur Spindel. Eine Montage mit nach unten gerichteter Spindel ist nicht zulässig. Um den für die Umschaltfunktion erforderlichen Drehwinkel von 90° zu erreichen, muss der Endanschlag am Antrieb entfernt werden.
