Belimo C615QP-D+BAC - 6-Wege-PI-Zonenventil

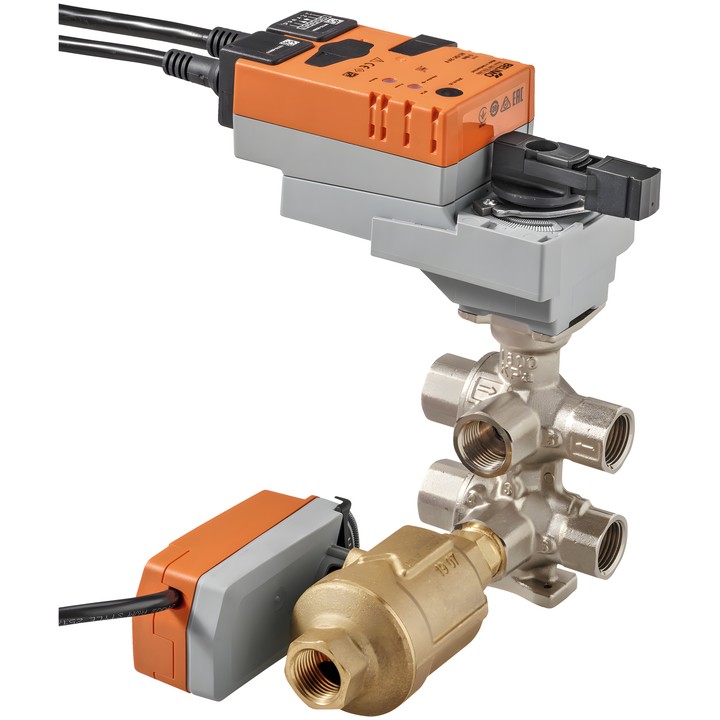

Belimo C615QP-D+BAC – 6-Wege-PI-Zonenventil

Das Gerät kombiniert ein 6-Wege-Umschaltkugelventil mit einem 2-Wege-druckunabhängigen Zonenventil (PIQCV). Es ermöglicht das Umschalten zwischen Kühl- und Heizsequenzen sowie die Durchflussregelung in geschlossenen Wassersystemen.

Wichtigste Merkmale und Parameter

• DN 15, PN 16; Anschluss mit Rp 1/2" Innengewinde.
• V'nom 420 l/h; einstellbarer V'max 100...420 l/h für Kühl- und Heizsequenzen.
• Druckunabhängige Durchflussregelung über das PIQCV-Ventil; konstanter Durchfluss bei einer Differenzdruckspanne von 16...350 kPa am PIQCV.
• Maximaler Differenzdruck ∆pmax 350 kPa; lineare Durchflusskennlinie.
• Medium: Wasser oder Wasser mit Glykol bis max. 50 Vol.-%; Medientemperatur 6...80°C [43...176°F].
• Versorgung AC/DC 24 V; Leistungsaufnahme im Betrieb 2.1 W, in Ruhestellung 1.9 W.
• Stetige, kommunikationsbasierte oder hybride Ansteuerung; Kommunikation über BACnet MS/TP, Modbus RTU und MP-Bus.
• Stellsignalbereich Y 2...10 V; Rückmeldesignal U 2...10 V.
• Anschlusskabel 1 m, 6x 0.75 mm²; Schutzart IEC/EN IP40; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Gehäuse: vernickeltes Messing (6-way CCV) / Messing (PIQCV); Abschlussdichtheit: air-bubble tight, leakage rate A (EN 12266-1).

Die maximalen Durchflüsse beider Sequenzen lassen sich mit ZTH EU und Belimo Assistant 2 individuell einstellen. Zulässige Einbaulage: von senkrecht bis waagerecht bezogen auf die Spindel; die Montage mit nach unten gerichteter Spindel ist unzulässig.
