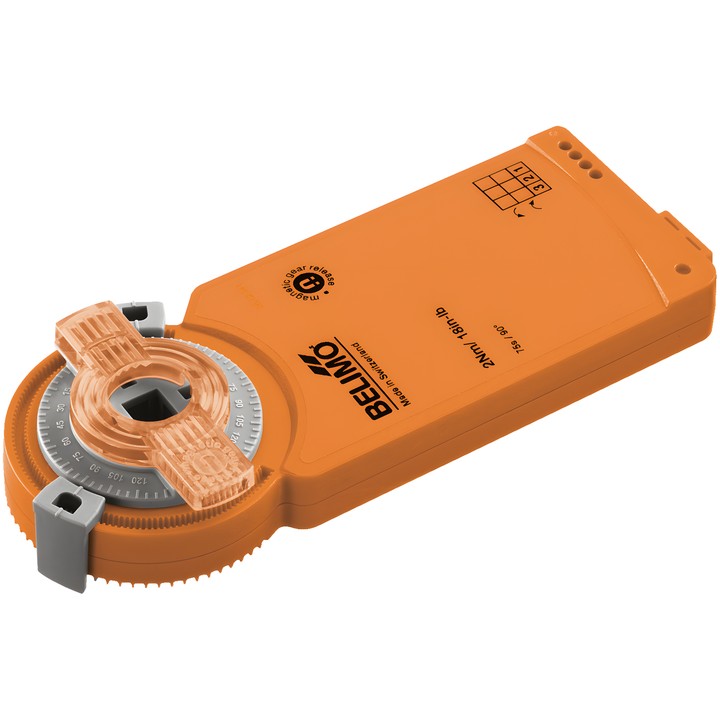

Belimo CM24-SR-F-T-L - modulierender Klappenantrieb

Belimo CM24-SR-F-T-L

Antrieb zur Regelung von Klappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Ausgelegt für Luftklappen mit einer Fläche von bis zu ca. 0.4 m². Das analoge Steuersignal Y bestimmt die Antriebsposition; die Messspannung U dient der elektrischen Anzeige der Klappenposition.

Wichtige Merkmale und Parameter

• Drehmoment: 2 Nm; Versorgung: AC/DC 24 V, 50/60 Hz.
• Modulierende Ansteuerung, Arbeitsbereich Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
• Laufzeit: 75 s / 90°; Drehwinkel: 95°, feste Einstellung; mechanische Drehwinkelbegrenzer ermöglichen eine Anpassung.
• Bewegungsrichtung des Motors: Drehung nach links (ccw).
• Mechanischer Anschluss: formschlüssiger Anschluss 8x8 mm; direkte Montage auf der Klappenwelle mit dem im Lieferumfang enthaltenen Verdrehsicherungsclip Z-ARCM.
• Stromversorgungs- und Steueranschluss: Klemmen, eindrähtiger Kupferleiter 1,5 mm² oder Litze 1,0 mm² (4-adrig).
• Manuelle Verstellung mit einem in die Positionsanzeige integrierten Magneten.
• Leistungsaufnahme im Betrieb: 1 W; in Ruhestellung: 0.5 W; zur Kabeldimensionierung: 1.5 VA.
• Schutzart IEC/EN: IP20; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].
