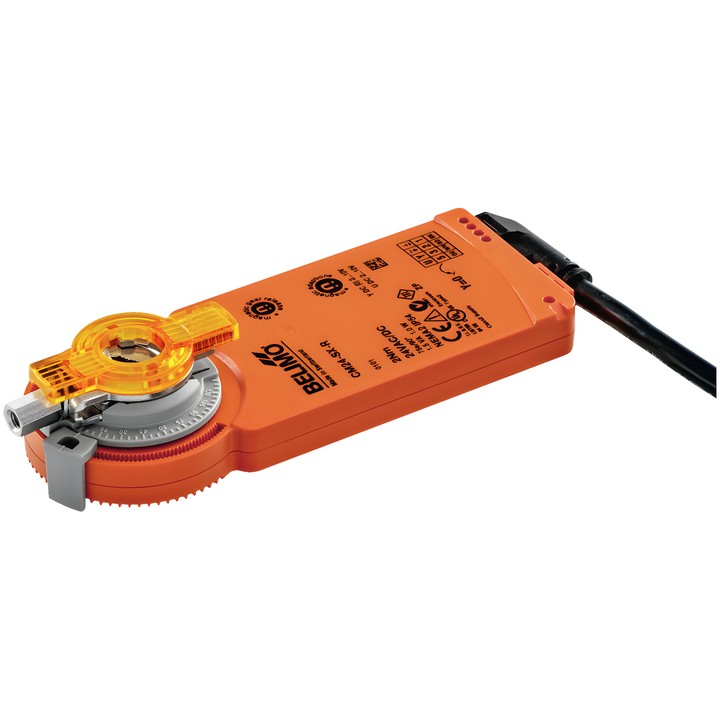

Belimo CM24-SX-R - stetiger Klappenantrieb

Belimo CM24-SX-R Klappenantrieb

Der stetige Antrieb ist für die Positionierung von Klappen in technischen Gebäudeanlagen vorgesehen. Laut technischem Datenblatt kann er Luftklappen mit einer Fläche von bis zu ca. 0.4 m² betätigen. Das Stellsignal Y bestimmt die Position des Antriebs, während die Rückmeldespannung U zur elektrischen Anzeige der Klappenposition dient.

Wichtigste Merkmale und technische Daten

• Motordrehmoment: 2 Nm; Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Arbeitsbereich Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
• Motorlaufzeit: 75 s / 90°; Drehrichtung des Motors: rechts (cw).
• Drehwinkel: 0...287.5°; Winkeleinstellung über mechanische Endanschläge.
• Manuelle Verstellung mit einem Magneten; Anpassung des Einstellbereichs wird mit einem Magneten ausgelöst und erfolgt beim ersten Einschalten automatisch.
• Mechanischer Anschluss: Universal-Wellenklemme für Wellen mit 6...12.7 mm; Stromversorgungs- und Steueranschluss: Kabel 1 m, 4x 0.75 mm².
• Leistungsaufnahme während der Bewegung: 1 W; in Ruhestellung: 0.5 W; Bemessungsleistung zur Kabeldimensionierung: 1.5 VA.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb wird direkt auf der Klappenwelle montiert und mit dem mitgelieferten Z-ARCM-Clip gegen Verdrehen gesichert. Nach einer manuellen Verstellung ist eine mit einem Magneten ausgelöste Adaption erforderlich.
