Belimo CM24K-T-L.2 - Drehantrieb für Klappen

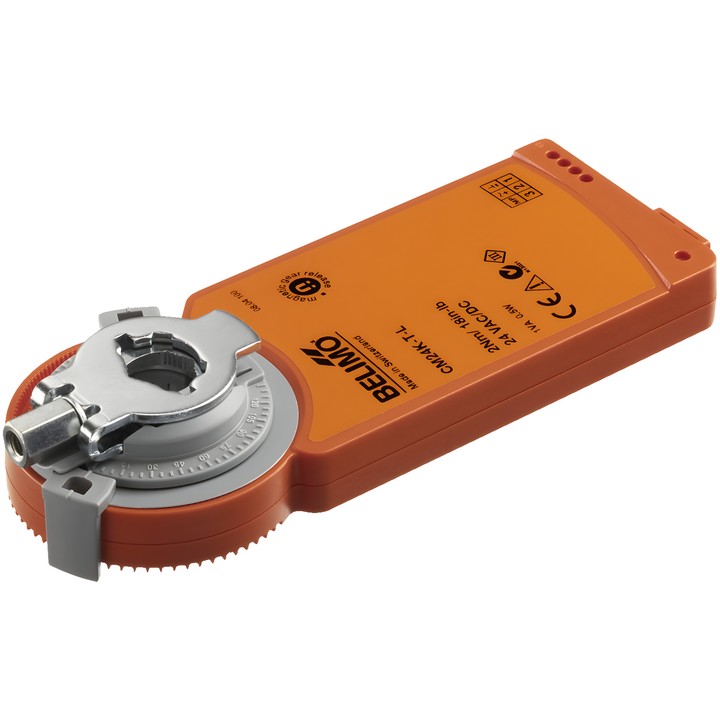

Belimo Drehantrieb CM24K-T-L.2

Antrieb zur Positionierung von Klappen in technischen Gebäudeanlagen, für den Betrieb mit dem Modul SKM230-T-B12 vorgesehen. Die Close/Open-Steuerung erfolgt über das Modul; die Dokumentation beschreibt das System als mit einer Sicherheitsfunktion ausgestattet.

Wichtigste Merkmale und technische Daten

• Motordrehmoment: 2 Nm; Nennspannung: DC 24 V.
• Motorlaufzeit: 75 s / 90°; Drehwinkel: 95° mit beidseitig einstellbaren mechanischen Begrenzern.
• Bewegungsrichtung des Motors: Drehung nach links (ccw).
• Universelle Wellenklemme 6...12.7 mm; manuelle Verstellung mithilfe eines Magneten.
• Leistungsaufnahme während der Bewegung: 0.5 W; in Ruhestellung: 0.2 W; Dimensionierungsleistung für die Kabelauswahl: 1 VA.
• Anschluss für Versorgung und Steuerung: Klemmen, eindrähtiger Kupferleiter 1,5 mm² oder mehrdrähtiger Leiter 1,0 mm² (3-adrig).
• Schutzart IEC/EN IP20; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].
• Mehrfachpackung: 20 Stk.

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen des Begrenzers. Die Verwendung der Sicherheitsfunktion wird in Verbindung mit dem Modul beschrieben.
