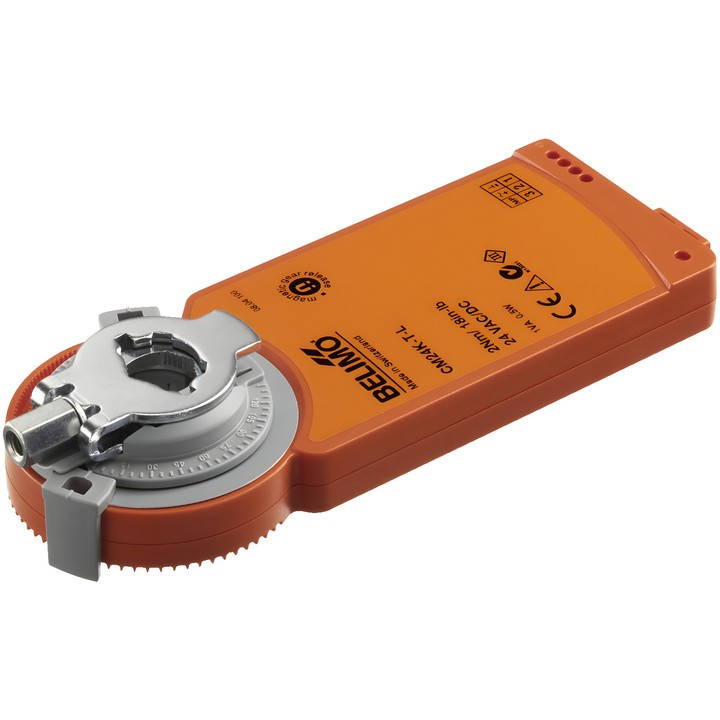

Belimo CM24K-T-R.2 - Klappenantrieb mit Sicherheitsfunktion

Belimo CM24K-T-R.2 - Klappenantrieb mit Sicherheitsfunktion

Belimo
683,88 zł
Bruttopreis
556,00 zł tax excluded

Belimo Klappenantrieb CM24K-T-R.2 zur Verwendung mit dem Modul SKM230-T-B12. Drehmoment 2 Nm, Versorgung DC 24 V und Close/Open-Steuerung; die Laufzeit des Motors beträgt 75 s / 90°.

Ausgestattet mit einer Universalklemme 6...12.7 mm, manueller Verstellung mit einem Magneten und einstellbaren mechanischen Drehwinkelbegrenzern. Schutzart IP20.

Produkt nicht verfügbar
Teilen

Wenn lieferbar, bitte benachrichtigen

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo Klappenantrieb CM24K-T-R.2

Der Antrieb ist für die Verwendung mit dem Modul SKM230-T-B12 zur Regelung von Klappen in technischen Gebäudeanlagen vorgesehen. Die Close/Open-Steuerung erfolgt über das Modul; die Dokumentation weist eine Sicherheitsfunktion aus.

Wichtigste Merkmale und technische Daten

  • Drehmoment: 2 Nm; Nennspannung: DC 24 V.
  • Laufzeit des Motors: 75 s / 90°; Drehwinkel: 95°, mit einstellbaren mechanischen Begrenzern auf beiden Seiten.
  • Drehrichtung des Motors: rechtsdrehend (cw).
  • Mechanischer Anschluss: Universalklemme 6...12.7 mm.
  • Manuelle Verstellung mit einem Magneten.
  • Leistungsaufnahme während der Bewegung: 0.5 W; im Ruhezustand: 0.2 W; Bemessungsleistung für die Leitungsdimensionierung: 1 VA.
  • Anschluss für Versorgung und Steuerung: Klemmen; massive Kupferleitung 1,5 mm² oder Litze 1,0 mm² (3-adrig).
  • Schutzart IEC/EN: IP20; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].
  • Multipack: 20 Stück.

  • Marke
    Belimo
  • Artikel-Nr.
    CM24K-T-R.2
  • ean13
    7630498119330

  • AC/DC-Spannung
    DC 24 V
  • Leistungsaufnahme (Betrieb)
    0.5 W
  • Leistungsaufnahme (Halten)
    0.2 W
  • Nennleistung
    1 VA
  • Anschluss für die Versorgungsspannungsregelung
    Klemmen Massiver Kupferdraht 1,5 mm² oder Litze 1,0 mm² (3-adrig)
  • Steuerungsart
    Zu/Auf
  • Schutzart
    IP20
  • Handverstellung
    Mit einem Magneten
  • Laufzeit (Motor)
    75 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    2 Nm
  • Bewegungsrichtung – Motor
    Drehung im Uhrzeigersinn (cw)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 6...12.7 mm

Techniczna karta katalogowa

Download (1.03MB)

Instrukcja montażu

Download (578.1KB)

EU Declaration of Conformity – CM24K-T-R.2

Download (32.76KB)

Environmental Declaration – CM..

Download (72.47KB)
