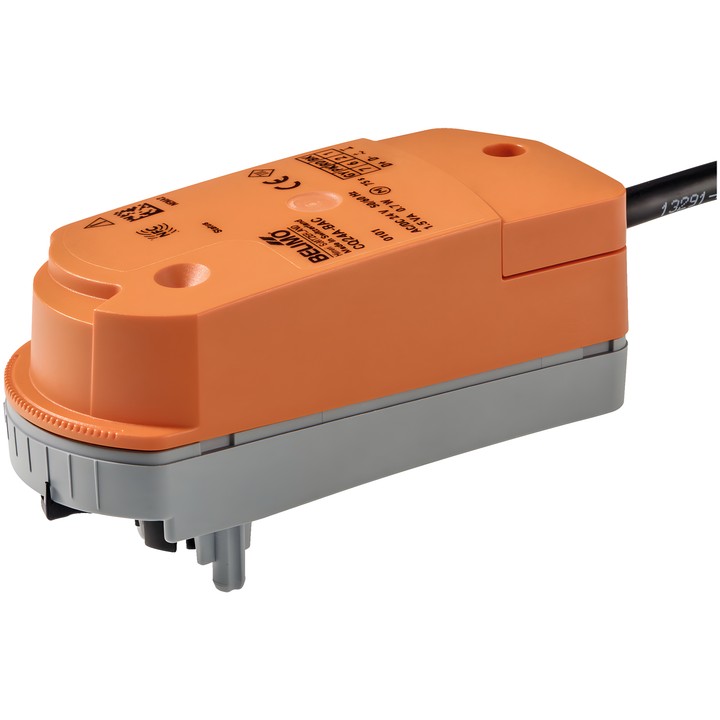

Belimo CQ24A-BAC - Drehantrieb für Zonenventile

Belimo CQ24A-BAC Drehantrieb

Der CQ24A-BAC ist ein kommunikationsfähiger Drehantrieb für Zonenventile. Er empfängt ein digitales Steuersignal und überträgt den aktuellen Status über BACnet MS/TP oder Modbus RTU.

Wichtige Merkmale und technische Daten

• Drehmoment: 1 Nm; Laufzeit: 75 s / 90°.
• Nennspannung: AC/DC 24 V; Nennspannungsfrequenz: 50/60 Hz.
• Leistungsaufnahme: 0.7 W im Betrieb und 0.6 W im Ruhezustand; Bemessungsleistung für die Leitungsdimensionierung: 1.5 VA.
• Kommunikation: BACnet MS/TP (Werkseinstellung) oder Modbus RTU.
• Anschluss für Versorgung und Steuerung: 1 m Kabel, 4x 0.34 mm².
• Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Werkzeuglose Schnappmontage; manuelle Verstellung nach dem Auskuppeln des Antriebs.
• Die Begrenzung des Drehwinkels lässt sich über die Belimo Assistant App oder die Buskommunikation einstellen, um Kv (QCV) oder V'max (PIQCV) einzustellen. Der Antrieb wird ohne Begrenzungsclip geliefert.
• Stellungsanzeige und Überlastschutz; der Antrieb stoppt automatisch beim Erreichen des Anschlags.
