Belimo CQ24A-SR - Drehantrieb für Zonenventile

Belimo CQ24A-SR – Antrieb für Zonenventile

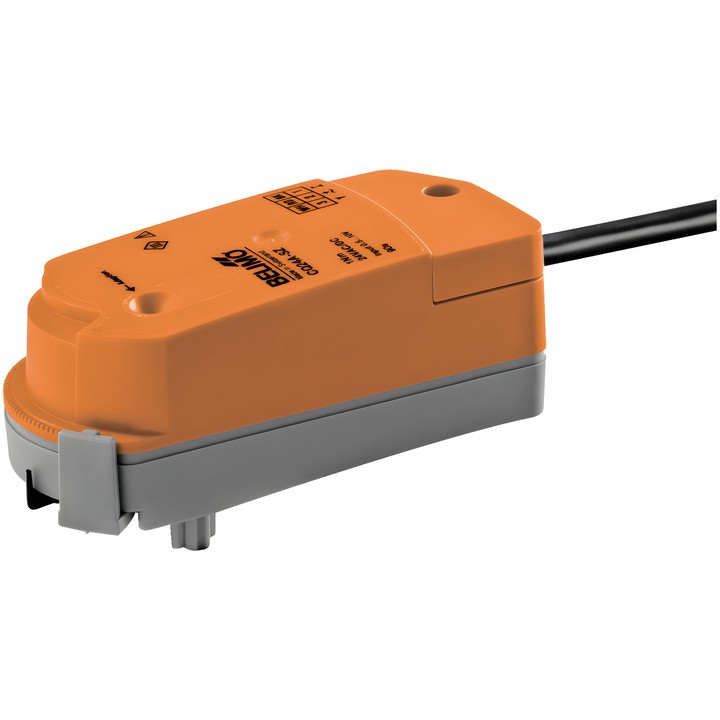

Elektronischer Drehantrieb mit modulierender Ansteuerung. Die Messspannung U dient zur elektrischen Anzeige der Ventilstellung 0...100% und als Steuersignal für weitere Antriebe.

Wichtigste Merkmale und Parameter

• Drehmoment: 1 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Arbeitsbereich des Steuersignals Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
• Laufzeit: 75 s / 90°; Leistungsaufnahme im Betrieb und im Ruhezustand: 0.3 W; Bemessungsleistung für die Kabelauslegung: 0.6 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.34 mm².
• Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Werkzeuglose Schnappmontage; mechanische Stellungsanzeige.
• Der Drehwinkel lässt sich mit einem Clip in Schritten von 2.5° einstellen, um den maximalen Durchfluss des Ventils festzulegen. Nach jeder Änderung der Durchflusseinstellung mit dem Begrenzungsclip bei modulierenden Antrieben muss eine Adaption durchgeführt werden.
• Manuelle Verstellung durch Abnehmen des Antriebs und Drehen des Ventilschafts mithilfe des Antriebs.
