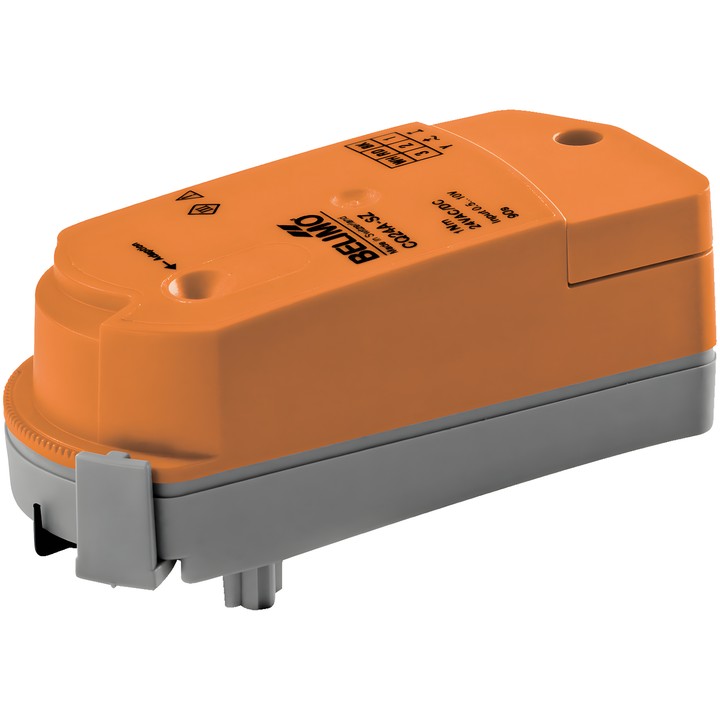

Belimo CQ24A-SR-T - Drehantrieb für Zonenventile

Belimo CQ24A-SR-T – Antrieb für Zonenventile

Elektronischer Drehantrieb mit modulierender Ansteuerung. Das Steuersignal Y bestimmt die Position des Antriebs; die Messspannung U dient zur elektrischen Anzeige der Ventilstellung 0...100%.

Wichtigste Merkmale und Parameter

• Drehmoment: 1 Nm; Laufzeit: 75 s / 90°.
• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Arbeitsbereich Y: 2...10 V; Positionsrückmeldung U: 2...10 V.
• Leistungsaufnahme im Betrieb und im Ruhezustand: 0.3 W; Auslegungsleistung für die Kabeldimensionierung: 0.6 VA.
• Anschluss für Versorgung und Steuerung: Klemmen 1.5 mm² (Kabel ø6.3...6.8 mm, 4-adrig).
• Werkzeuglose Schnappmontage und mechanische Stellungsanzeige.
• Die Einstellung des Drehwinkels mit einem Clip in Schritten von 2.5° ermöglicht die Einstellung des maximalen Ventildurchflusses.
• Manuelle Verstellung nach dem Ausrasten des Antriebs.
• Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).

Nach jeder Änderung der Durchflusseinstellung mit dem Begrenzungsclip muss bei modulierenden Antrieben eine Adaption gestartet werden.
