Belimo CQD24A-SR-T - Drehantrieb für Zonenventile

Belimo CQD24A-SR-T-Drehantrieb

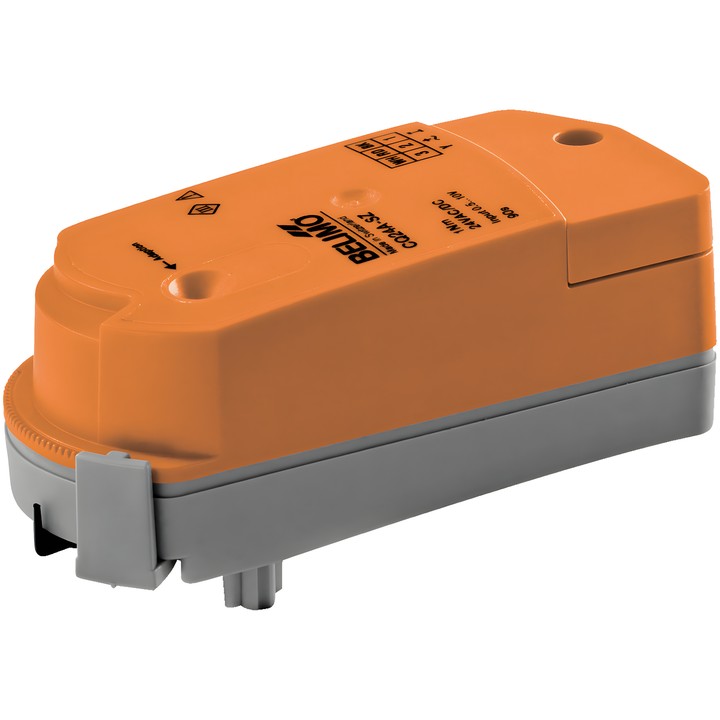

Elektronischer Drehantrieb für Zonenventile, angesteuert durch ein Y-Signal. Die Messspannung U dient der elektrischen Anzeige der Ventilstellung 0...100% und als Steuersignal für weitere Antriebe.

Wichtigste Merkmale und Daten

• Drehmoment: 1 Nm; Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Modulierende Ansteuerung: 2...10 V; Positionsrückmeldung: 2...10 V.
• Laufzeit: 15 s / 90°.
• Leistungsaufnahme im Betrieb: 1 W; in Ruhestellung: 0.3 W; zur Auslegung der Leitungen: 1.5 VA.
• Anschluss für Versorgung und Steuerung: Klemmen 1.5 mm² (Kabel ø6.3...6.8 mm, 4-adrig).
• Werkzeuglose Schnappmontage; mechanische Stellungsanzeige.
• Manuelle Verstellung nach Abnehmen des Antriebs möglich.
• Einstellung des Drehwinkels mit einem Clip in Schritten von 2.5° zur Festlegung des maximalen Ventilvolumenstroms.
• Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV); Schutzart IEC/EN IP40.
• Umgebungstemperatur: 5...40°C; Umgebungsfeuchte: max. 95% RH, nicht kondensierend.

Nach jeder Änderung der Volumenstromeinstellung mit dem Begrenzungsclip im modulierenden Antrieb muss eine Adaption gestartet werden.
