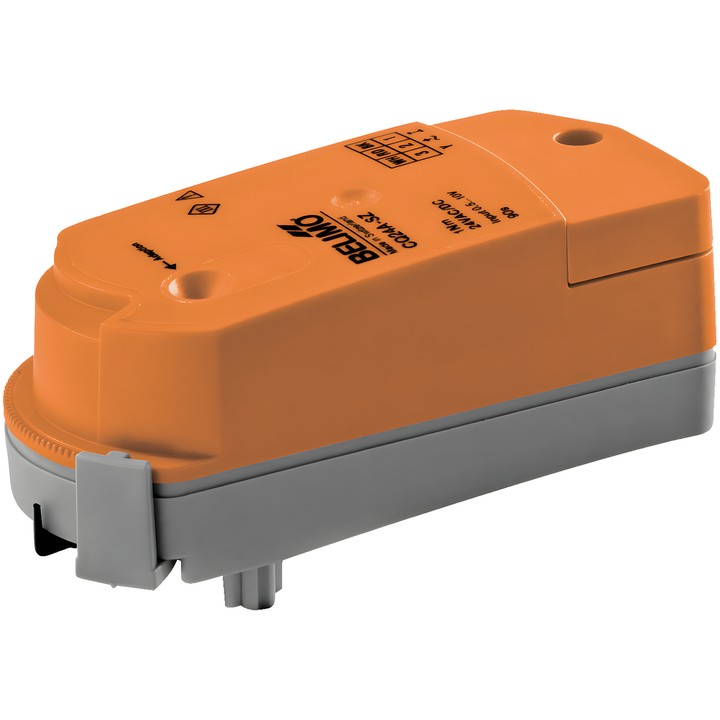

Belimo CQD24A-SZ-T - Drehantrieb für Zonenventile

Belimo CQD24A-SZ-T – Antrieb für Zonenventile

Elektronischer Drehantrieb, angesteuert über ein Y-Signal. Die Messspannung U dient der elektrischen Anzeige der Ventilstellung 0...100% und kann als Steuersignal für weitere Antriebe verwendet werden.

Wichtigste Merkmale und Parameter

• Drehmoment: 1 Nm; Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Modulierende Ansteuerung – Arbeitsbereich Y: 0.5...10 V; Stellungsrückmeldung U: 0.5...10 V.
• Laufzeit: 15 s / 90°; mechanische Stellungsanzeige.
• Leistungsaufnahme im Betrieb: 1 W; in Ruhestellung: 0.3 W; Bemessungsleistung: 1.5 VA.
• Versorgungs- und Steuerungsanschluss: Klemmen 1.5 mm² (Kabel ø6.3...6.8 mm, 4-adrig).
• Werkzeuglose Steckmontage; manuelle Verstellung nach Ausrasten des Antriebs möglich.
• Der Drehwinkel ist mit einem Clip in Schritten von 2.5° einstellbar, um den maximalen Ventildurchfluss festzulegen. Nach jeder Änderung der Durchflusseinstellung mit dem Begrenzungsclip muss der modulierende Antrieb adaptiert werden.
• Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
