Belimo CQK24A-T - Drehantrieb für Zonenventile

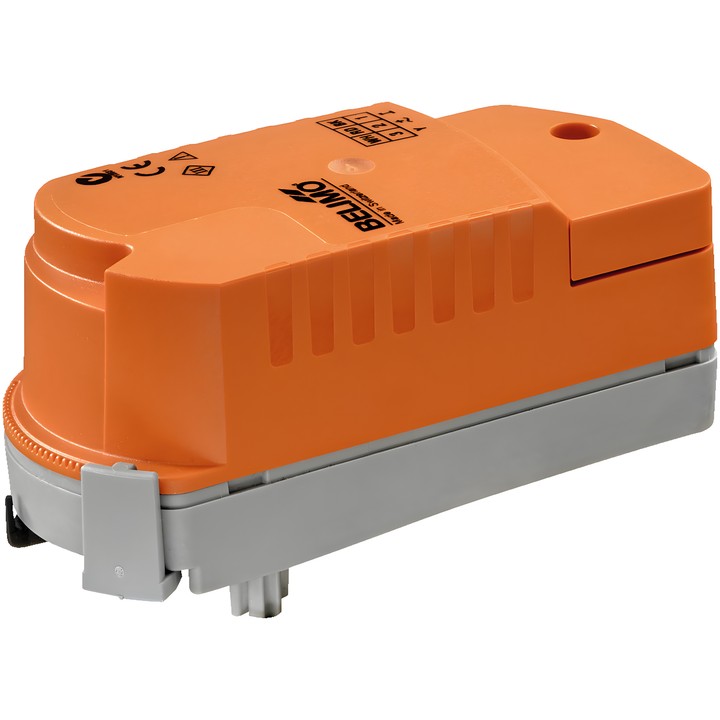

Belimo CQK24A-T Antrieb

Der CQK24A-T ist ein Drehantrieb für Zonenventile mit einer Sicherheitsfunktion, die in Kondensatoren gespeicherte Energie nutzt. Bei einer Unterbrechung der Stromversorgung fährt er das Ventil unter Berücksichtigung der werkseitig eingestellten Überbrückungszeit (PF) von 1 s in die geschlossene Stellung (NC).

Wichtige Merkmale und technische Daten

• Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Ansteuerung: Zu/Auf; Motordrehmoment: 1 Nm.
• Motorlaufzeit: 75 s / 90°; Laufzeit der Sicherheitsfunktion: 60 s / 90°.
• Leistungsaufnahme im Betrieb: 2.5 W; im Ruhezustand: 0.5 W; Auslegungsleistung: 5 VA.
• Stromversorgungs- und Steueranschluss: Klemmen 2.5 mm² (Kabel ø6...8 mm, 2-adrig).
• Schutzart IEC/EN: IP40; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Werkzeuglose Schnappmontage; mechanische Stellungsanzeige.
• Der Drehwinkel kann mithilfe eines Clips in Schritten von 2.5° verändert werden, um den maximalen Durchfluss des Ventils einzustellen.
• Manuelle Verstellung nach dem Abnehmen des Antriebs vom Ventil.

Vor der ersten Inbetriebnahme benötigt der Antrieb etwa 25 s zum Vorladen der Kondensatoren.
