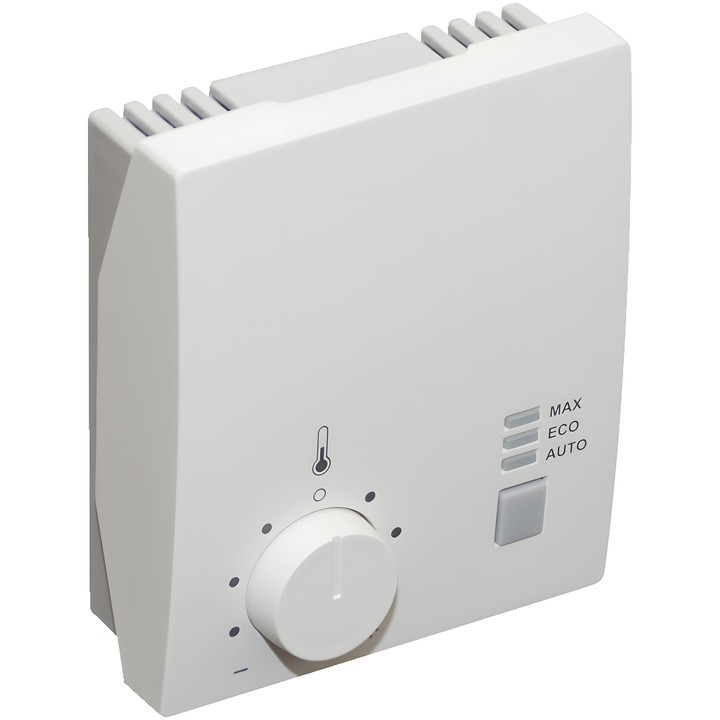

Belimo CR24-B1 Raumtemperaturregler

Der CR24-B1 dient zur Temperaturregelung in einem einzelnen Raum. Er verfügt über eine Sequenz und einen Analogausgang ao1, der einen oder mehrere Belimo-VAV-Regler ansteuern kann. Bei Anwendungen mit Umschaltung kann der Ausgang ao1 über einen Eingang von Kühlen auf Heizen umschalten.

Wichtigste Merkmale und Parameter

• Versorgung: AC 24 V 50/60 Hz; Nennspannungsbereich: AC 19.2...28.8 V.
• Analogausgang ao1: (0)2...10 V, max. 5 mA.
• Regelcharakteristik: P; umschaltbarer Proportionalbereich für Heizen/Kühlen: 1.5 / 1.0 K oder 3.0 / 2.0 K.
• Integrierter NTC-Temperaturfühler mit Messbereich 10...45°C; ein externer NTC-Fühler, 5 kΩ, kann an Eingang ai1 angeschlossen werden.
• Sollwertbereich für Heizen: 15...36°C (Standardeinstellung 21°C); Sollwertkorrektur über Drehknopf: ±3 K.
• Moduswahl und LED-Anzeige: AUTO (grün), ECO (orange), MAX (rot).
• Eingang ai2 für externe Sollwertverschiebung: Ein Signal von 0...10 V entspricht einer Verschiebung von 0...10 K.
• Funktionen Energy hold off, Stand-by und Frostschutz; der Frostschutz wird bei einer Raumtemperatur unter 10°C aktiviert.
• Eingang di2 kann als Stand-by oder Changeover dienen; Stand-by ist im Modus Changeover und bei reinen Heizungsanwendungen nicht verfügbar.
• Schraubklemmen für max. 1.5 mm²; Schutzart IP30 gemäß EN 60529.

Für den elektrischen Anschluss ist ein Sicherheitstrenntransformator erforderlich. Die Montage muss von einer qualifizierten Fachkraft ausgeführt werden.
