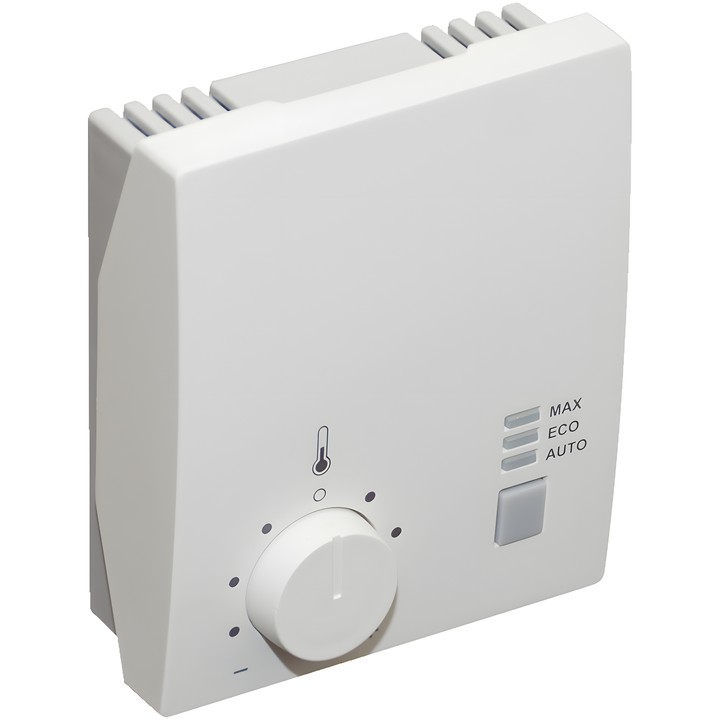

Belimo CR24-B2E – Temperaturregler für einen einzelnen Raum

Regler mit einem Analogausgang und zwei Digitalausgängen. Der Ausgang ao1 ist zur Ansteuerung eines VAV-Reglers in der Kühlsequenz vorgesehen. Die Ausgänge do3/1 und do3/2 dienen zur Ansteuerung der Heizstufen; die Dokumentation sieht außerdem die Auf/Zu-Regelung eines Heizkörperventils vor.

Wichtigste Merkmale und Parameter

• Nennversorgung: AC 24 V 50/60 Hz; Nennspannungsbereich: AC 19.2...28.8 V.
• VAV-Systemausgang ao1: (0)2...10 V, max. 5 mA.
• Heizungsausgang do3: 2 Stufen, Triac, AC 24 V, max. source current 0.5 A / 10 VA.
• Die Ausgänge können für einen ein- oder zweistufigen Elektroheizer im Binärmodus sowie für die Auf/Zu-Regelung eines Heizkörperventils konfiguriert werden.
• Betriebsartenwahl und LED-Anzeige: AUTO (grün), ECO (orange), MAX (rot); Sollwertkorrektur über Drehknopf ±3 K.
• Einstellbereich Heizung: 15...36°C (Standard 21°C); interner NTC-Temperaturfühler mit Messbereich 10...45°C.
• Funktionen Energy hold off, Stand-by, Frostschutz und Boost sowie Begrenzung der Zulufttemperatur mit optionalem Fühler.
• Eingang ai2 zur externen Sollwertverschiebung: 0...10 V entspricht 0...10 K.
• Diagnoseanschluss 2x PP (für PC-Tool); Schraubklemmen max. 1.5mm².
• Schutzart IP30 nach EN 60529.
