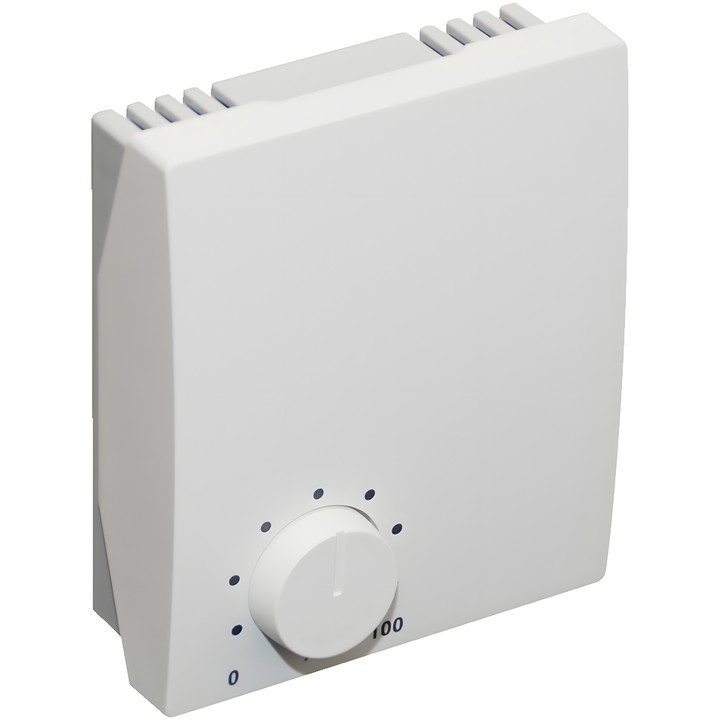

Belimo CRP24-B1 - Wandpositionsgeber

Belimo CRP24-B1 – Positionsgeber für Klappenantriebe

Wandmontierter Positionsgeber zur Steuerung stetig regelbarer Klappenantriebe CM24-SR, ..M24A-SR oder ..M230ASR. Er kann auch als Mindestpositionsgeber arbeiten oder mit Temperaturreglern zur Verschiebung des Sollwerts zusammenwirken.

Wichtigste Merkmale und technische Daten

• Einstellung über Drehknopf: 0...100%.
• Stellsignal Y: DC 0...10 V oder DC 2...10 V, max. 1 mA; Auswahl des Bereichs über den Schalter unter der Frontabdeckung.
• Nennspannung: AC 24V 50/60 Hz / DC 24V; Versorgungsspannungsbereich: AC/DC 19.2 … 28.8V.
• Leistungsaufnahme zur Auslegung der Spannungsversorgung: 0.7 VA, ohne Antriebe.
• Eingang: 1 digital, Kontaktbelastbarkeit 10 mA; Ausgang: 1 analog.
• Kommunikationsanschluss für Servicegeräte: 2 x PP (u. a. PC-Tool, ZTH-GEN).
• Anschlüsse: Schraubklemmen, max. 1.5 mm2.
• Schutzklasse III; Schutzart IP30 (EN 60529).
• Betriebsbedingungen: 0 … +50°C / 20 … 90% r.h. (nicht kondensierend).
• Abmessungen (H x B x T): 99 x 84 x 32 mm; Gewicht: 105 g.
