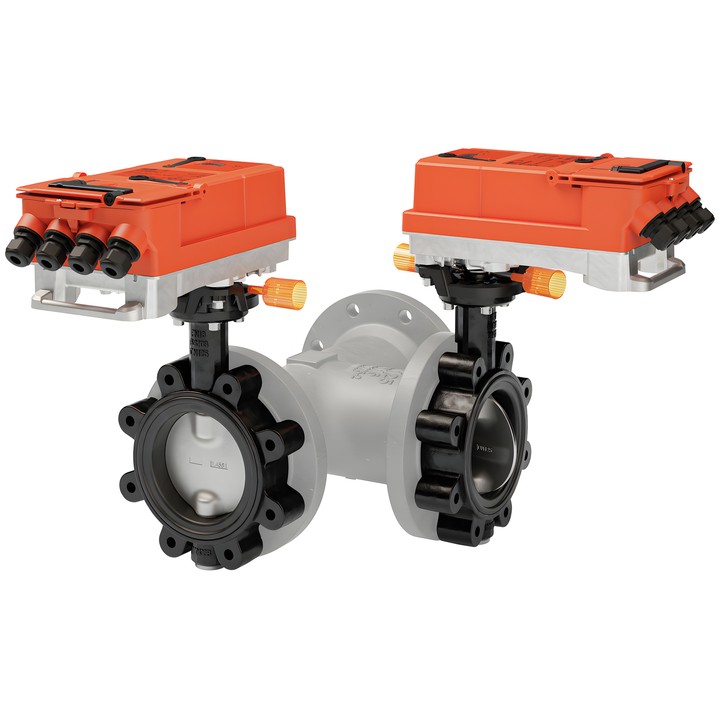

Belimo D7100WL/BAC - 3-Wege-Absperrklappe mit Antrieben DN 100

Belimo D7100WL/BAC – Absperrklappen-Bausatz DN 100

Der Bausatz für eine 3-Wege-Konfiguration umfasst zwei Absperrklappen und zwei Antriebe, die separat und ohne T-Stück geliefert werden. Er ist zum Mischen und Verteilen des Durchflusses sowie zum Umschalten und Regeln auf der Wasserseite vorgesehen. Das T-Stück ist separat zu bestellen.

Wichtigste technische Daten

• DN 100, PN 16; Flanschanschluss.
• Kvs 160 m³/h für die Regelung; Kvmax 530 m³/h für das Umschalten.
• Medium: Wasser oder Wasser mit max. 50 % Vol. Glykol; Mediumtemperatur -20...120°C [-4...248°F].
• Maximaler Differenzdruck ∆pmax 300 kPa; Schließdruck 1200 kPa.
• Drehmoment des Antriebs 90 Nm; Laufzeit 35 s / 90°.
• Versorgung AC 24...240 V / DC 24...125 V; Schutzart IP66/67.
• Auf/Zu-, modulierende, kommunikative oder hybride Ansteuerung; Kommunikation BACnet MS/TP, Modbus RTU und MP-Bus.
• Durchflusskennlinie: bei einem Öffnungswinkel von 0...60% gleichprozentig, bei 0...100% S-förmig; eine lineare Kennlinie kann konfiguriert werden.
• Leckrate A (EN 12266-1).

Werden beide Antriebe mit demselben Signal angesteuert, muss das Steuersignal eines Antriebs invertiert werden. Das optionale T-Stück für DN 100 trägt die Bezeichnung ZD7100.
