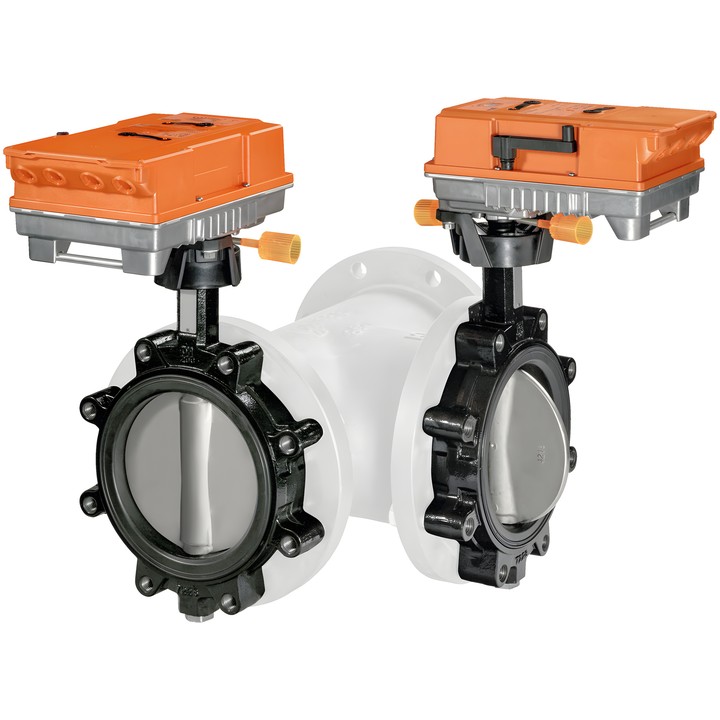

Belimo D7200WL/BAC - 3-Wege-Absperrklappe DN 200 mit Antrieben

Belimo D7200WL/BAC – 3-Wege-Absperrklappen-Set

Das Set besteht aus zwei Absperrklappen und zwei Antrieben, die zur Montage auf einem T-Stück separat geliefert werden. Das T-Stück ist nicht im Lieferumfang enthalten; für DN 200 ist in der Dokumentation das Zubehör ZD7200 angegeben. Das Produkt ist zum Mischen, Verteilen des Volumenstroms sowie zum Umschalten und Regeln auf der Wasserseite vorgesehen. Die Antriebskonfiguration hängt von der Anwendung ab; für den 3-Wege-Betrieb muss das Steuersignal eines Antriebs umgekehrt werden.

Wichtigste technische Daten

• 3-Wege-Anordnung, DN 200, Flanschanschluss, Gehäuse mit Gewindebohrungen, PN 16.
• Kvs 800 m³/h für die Regelung; Kvmax 1800 m³/h für das Umschalten.
• Medium: Wasser oder Wasser mit max. 50 Vol.-% Glykol; Mediumtemperatur -20...120°C [-4...248°F].
• Maximaler Differenzdruck ∆pmax 300 kPa; Schließdruck 1200 kPa.
• Drehmoment des Antriebs 160 Nm; Nennspannung AC 24...240 V / DC 24...125 V; Laufzeit 35 s / 90°.
• Kommunikationssteuerung: BACnet MS/TP, Modbus RTU, MP-Bus; konventionelle Steuerung ebenfalls verfügbar.
• Durchflusskennlinie: 0...100% S-förmig oder linear; 0...60% gleichprozentig. Die Konfiguration ist mit Belimo Assistant 2 möglich.
• Leckrate A (EN 12266-1); Schutzart IP66/67; Handbetätigung mit Handkurbel.

Zulässige Einbaulage der Klappen: von senkrecht bis waagerecht in Bezug auf die Welle. Eine Montage mit nach unten gerichteter Welle ist nicht zulässig.
