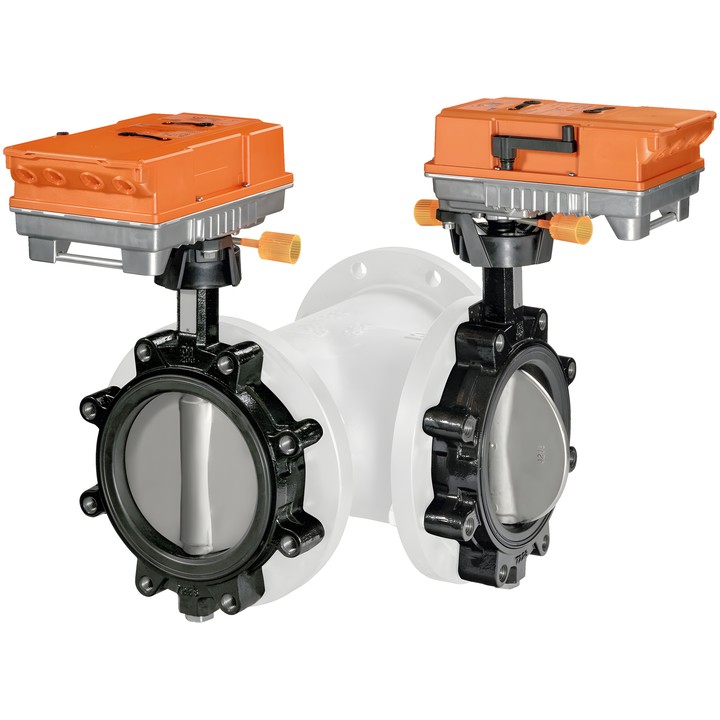

Belimo D7250WL/BAC – Satz für ein 3-Wege-System
Der Satz umfasst 2x D6250WL+ZPR01 und 2x PRCA-BAC-S2-T-250: zwei Absperrklappen mit zwei Antrieben, die separat zur Montage mit einem T-Stück geliefert werden. Das T-Stück DN 250 ist nicht Bestandteil des Satzes und muss separat bestellt werden. Das System ist für das Mischen, die Durchflussverteilung sowie das Umschalten und Regeln auf der Wasserseite vorgesehen.
Wichtigste technische Daten
- 3-Wege-System, DN 250, PN 16; Klappen mit Gewindebohrungen im Gehäuse, Flanschanschluss.
- Kvs 1200 m³/h für Regelanwendungen; Kvmax 3000 m³/h für Schaltanwendungen.
- Medium: Wasser, Wasser mit max. 50 Vol.-% Glykol; Mediumtemperatur -20...120°C [-4...248°F].
- Maximaler Differenzdruck ∆pmax 300 kPa; Schließdruck 1200 kPa.
- Drehmoment des Antriebs 160 Nm; Nennspannung AC 24...240 V / DC 24...125 V; Motorlaufzeit 35 s / 90°.
- Steuerung: Auf/Zu, stetig, kommunikativ oder hybrid; Kommunikation BACnet MS/TP, Modbus RTU, MP-Bus.
- Arbeitsbereich Y 2...10 V; verfügbare Einstellungen 0.5...10 V und 4...20 mA. Rückmeldesignal U 2...10 V.
- Durchflusskennlinie: 0...60 % Öffnungswinkel – gleichprozentig; 0...100 % – S-förmig, mit der Möglichkeit, eine lineare Kennlinie einzustellen.
- Dichtheit A; Schutzart IP66/67.
Zur Ansteuerung beider Antriebe mit demselben Signal muss das Steuersignal eines Antriebs invertiert werden. Zulässige Einbaulage der Klappen: von senkrecht bis waagerecht in Bezug auf die Welle; eine Montage mit nach unten gerichteter Welle ist nicht zulässig.
