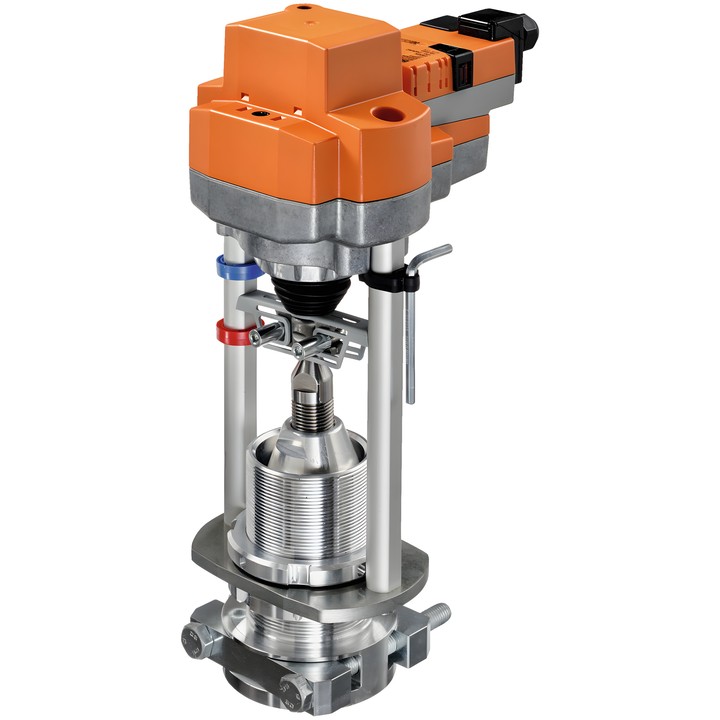

Belimo EV230A-RE - Linearantrieb für Sitzventile

Belimo-Antrieb EV230A-RE

Der EV230A-RE ist ein RetroFIT+-Linearantrieb für 2- und 3-Wege-Sitzventile. Die Dokumentation beschreibt die Montage von RetroFIT+-Antrieben an Ventilen verschiedener Hersteller mithilfe eines universellen Adapters für Ventilhals und Ventilspindel.

Wichtige technische Daten

• Stellkraft: 2500 N; Hub: 50 mm.
• Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz.
• Steuerung: Zu/Auf, 3-Punkt.
• Motorlaufzeit: 150 s / 40 mm (188 s / 50 mm).
• Leistungsaufnahme im Betrieb: 5.5 W; in Ruhestellung: 1 W; zur Leitungsdimensionierung: 9.5 VA.
• Anschluss für Versorgung und Steuerung: Klemmen 4 mm² (Kabel ø4...10 mm).
• Manuelle Betätigung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige für einen Hub von 5...50 mm.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen der Endstellung. Bei einer 3-Punkt-Impulssteuerung muss sichergestellt werden, dass die Steuerung beim Erreichen der Endstellung stoppt.
