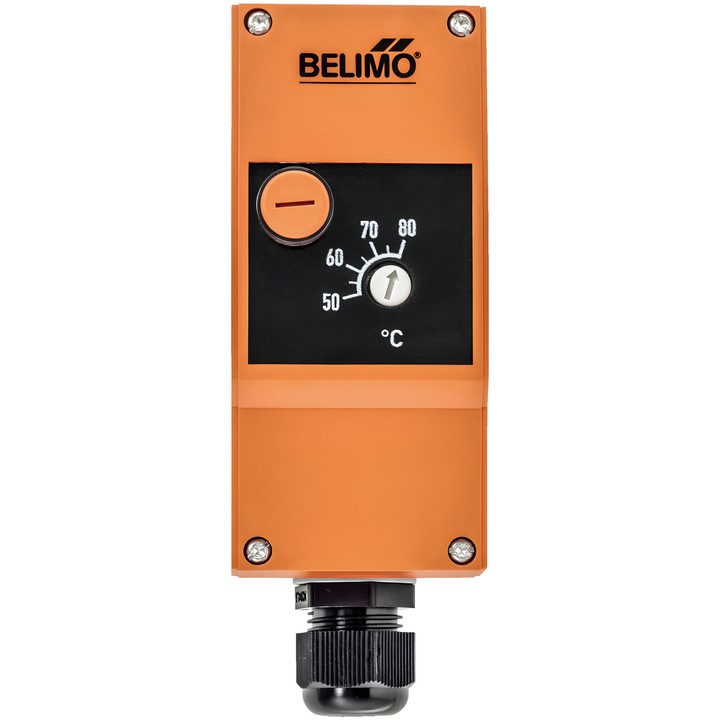

Belimo EXT-J-00734645 - Sicherheitstemperaturbegrenzer STB

Belimo EXT-J-00734645 – STB-Temperaturbegrenzer

Bei Erreichen der eingestellten Temperatur wechselt der 1-polige Umschaltkontakt (SPDT) die Stellung und wird mechanisch verriegelt. Sinkt die Temperatur unter den Einstellwert, ist eine manuelle Entriegelung möglich; die Rückstelldifferenz beträgt etwa 10K.

Wichtigste Merkmale

• Mess- und Einstellbereich: 50...80°C.
• Ausgangssignal: Schalter; manuelle Rückstellung.
• Kapillarrohr: 1 m.
• Elektrischer Anschluss: Federklemme max. 2.5 mm²; Kabelverschraubung M20x1.5 mm für Kabel ø6...12 mm.
• Schaltleistung: AC 230 V 16 (2.5) A bei Stellung 1-2; AC 230 V 2 (0.4) A bei Stellung 1-4; DC 230 V 0.25 A.
• Schutzart IEC/EN: IP54 bei montierten Dichtungselementen.
• Im Lieferumfang enthalten: Befestigungsband für Rohre ø15...100 mm.

Bei einer Undichtigkeit des Kapillarrohrs bleibt Stromkreis 1-4 dauerhaft geschlossen; eine Entriegelung ist nicht möglich.
