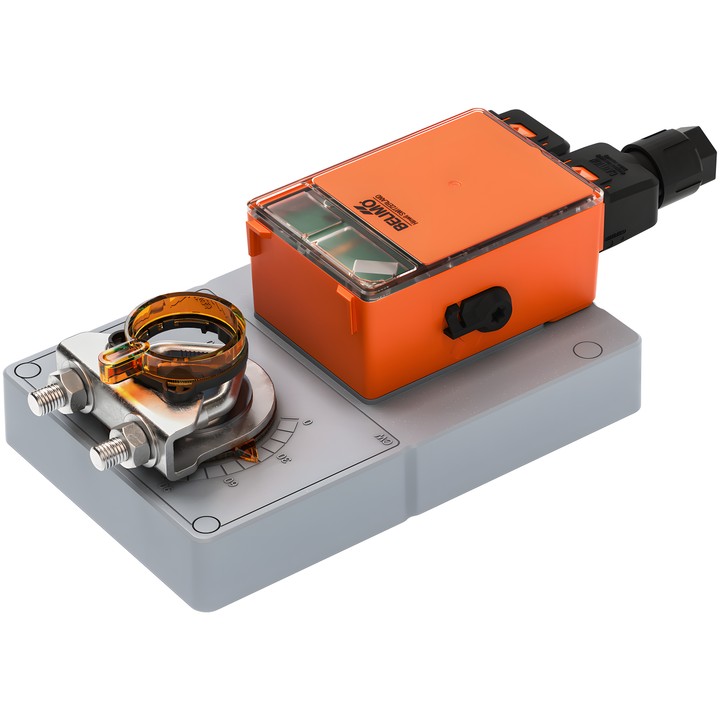

Belimo GM24.2D - Klappenantrieb

Belimo GM24.2D - Klappenantrieb

Belimo
1.358,47 zł
Bruttopreis
1.104,45 zł tax excluded

Klappenantrieb Belimo GM24.2D ohne Sicherheitsfunktion, versorgt mit AC/DC 24 V. Drehmoment 40 Nm, Ansteuerung Zu/Auf und Laufzeit 35 s / 90°.

Ausgestattet mit einer umkehrbaren Universal-Montageklemme für Wellen 12...26.7 mm, Anschluss über Klemmen und NFC-Schnittstelle zur Konfiguration mit Belimo Assistant 2.

Lieferung in ca. 14 Tagen
Teilen

Klappenantrieb Belimo GM24.2D

Antrieb zum Verstellen von Klappen in technischen Gebäudeanlagen. Modell ohne Sicherheitsfunktion, mit Zu/Auf-Ansteuerung.

Wichtigste Merkmale und technische Daten

  • Drehmoment: 40 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
  • Motorlaufzeit: 35 s / 90°; einstellbare Motorlaufzeit: 35...150 s.
  • Drehwinkel: max. 95°; elektronische Begrenzung auf beiden Seiten mit Belimo Assistant 2 möglich.
  • Drehrichtung des Motors: Rechtslauf (cw); die Richtung kann mit Belimo Assistant 2 gewählt werden.
  • Leistungsaufnahme bei Bewegung: 4 W; im Ruhezustand: 0.3 W; zur Auslegung der Leitungen: 8 VA.
  • Umkehrbare Universal-Montageklemme für Wellen 12...26.7 mm.
  • Manuelle Verstellung mit seitlichem Hebel und Arretiermöglichkeit; mechanische Stellungsanzeige und grüne Status-LED.
  • Abnehmbare Federklemmen; NFC-Schnittstelle für Konfiguration und Service mit Belimo Assistant 2.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Protective Extra-Low Voltage (PELV).
  • Umgebungstemperatur: -30...55°C [-22...131°F].

  • Marke
    Belimo
  • Artikel-Nr.
    GM24.2D
  • ean13
    7630498124051

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    4 W
  • Leistungsaufnahme (Halten)
    0.3 W
  • Nennleistung
    8 VA
  • Anschluss für die Versorgungsspannungsregelung
    Klemmen 2.5 mm² [14 AWG] (Kabel ø4...7,5 mm [ø0.16...0.29"], 3-adrig)
  • Steuerungsart
    Zu/Auf
  • Schutzart
    IP54
  • Handverstellung
    Mit seitlichem Hebel, arretierbar
  • Laufzeit (Motor)
    35 s / 90°
  • Variable Motorlaufzeit
    35...150 s
  • Umgebungstemperatur
    -30...55°C [-22...131°F]
  • Drehmoment
    40 Nm
  • Bewegungsrichtung – Motor
    Drehung im Uhrzeigersinn (cw)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Umkehrbare Universal-Montageklemme 12...26.7 mm

Techniczna karta katalogowa

Download (3.18MB)

Instrukcja montażu

Download (1.55MB)

Techniczna karta katalogowa – GM24.2D

Download (3.2MB)

EU Declaration of Conformity – GM24.2D

Download (56.12KB)
