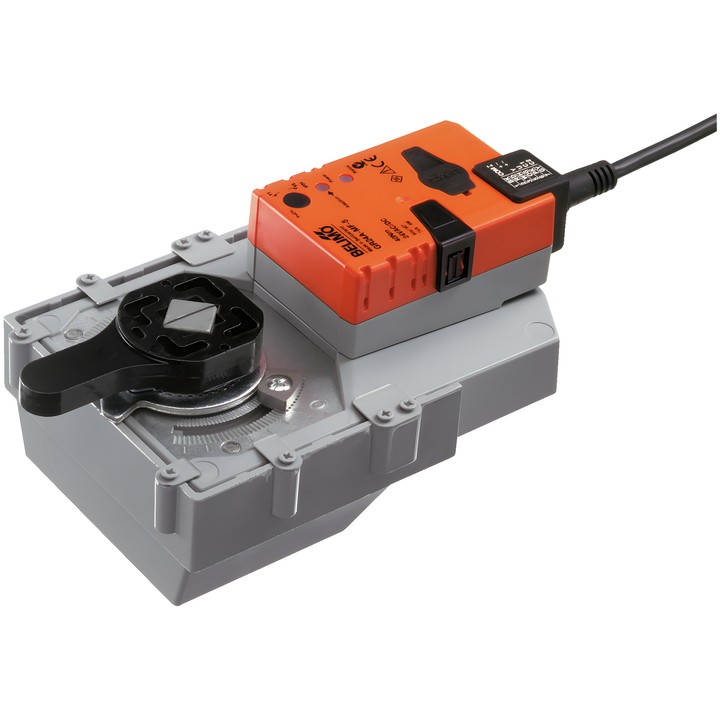

Belimo GR24A-MOD-5 - Drehantrieb für Ventile

Belimo GR24A-MOD-5 Drehantrieb

Kommunikationsfähiger Antrieb für Drehventile und Klappen mit Schnittstellen für BACnet MS/TP, Modbus RTU und MP-Bus. Er kann mit analoger Ansteuerung und im Hybridmodus betrieben werden. Ein Sensor kann angeschlossen und sein Signal über den Bus übertragen werden.

Wichtige Merkmale und technische Daten

• Drehmoment: 40 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Kommunikation: BACnet MS/TP, Modbus RTU (Werkseinstellung), MP-Bus.
• Arbeitsbereich Y: 2...10 V; einstellbarer Arbeitsbereich Y: 0.5...10 V; Positionsrückmeldesignal U: 2...10 V.
• Laufzeit: 90 s / 90°; einstellbare Laufzeit: 75...270 s.
• Leistungsaufnahme im Betrieb: 4 W; im Ruhezustand: 1.5 W; Dimensionierungsleistung für die Kabelauslegung: 7 VA.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 6x 0.75 mm²; Anschlussflansch F05.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Manuelle Verstellung per Drucktaste, mit Verriegelungsmöglichkeit; mechanische Drehwinkelbegrenzungen und Positionsanzeige.
• Anpassung des Einstellbereichs: manuell, automatisch bei der ersten Inbetriebnahme.
