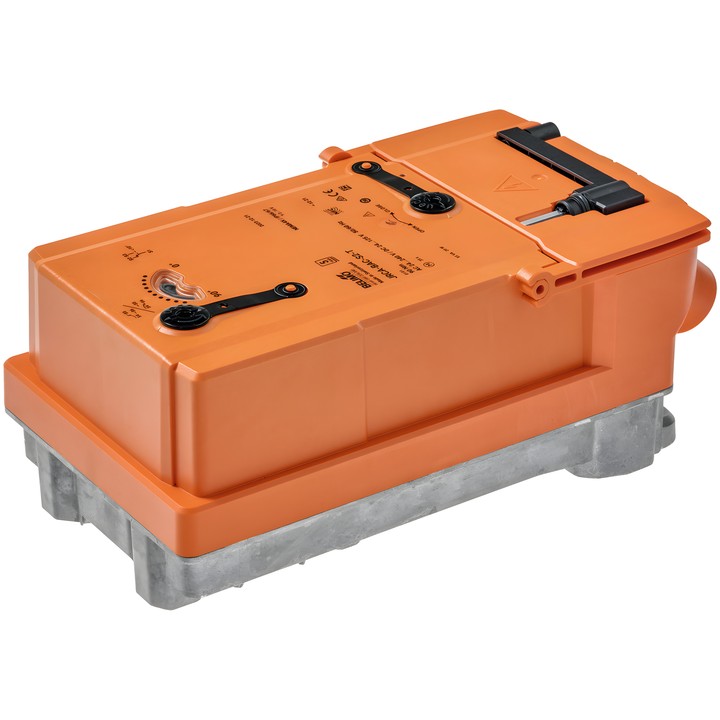

Belimo JRCA-S2-T - actuador rotativo para compuertas

Belimo JRCA-S2-T – actuador rotativo para compuertas

Actuador rotativo electrónico para compuertas en instalaciones estacionarias de calefacción, ventilación y aire acondicionado. Permite el control Todo/Nada o de 3 puntos.

Características principales

• Par: 90 Nm.
• Tensión nominal: AC 24...240 V / DC 24...125 V; frecuencia 50/60 Hz.
• Tiempo de giro del motor: 35 s / 90°; tiempo de giro ajustable: 20...120 s.
• Dos contactos auxiliares integrados: 2x SPDT; uno ajustado a 10° y el otro regulable en el intervalo 0...90° (ajuste de fábrica 85°).
• Consumo de potencia: 20 W durante el funcionamiento y 7 W en posición de reposo.
• Conexiones mediante terminales 0.5...2.5 mm², solo conductores de cobre.
• Grado de protección IEC/EN: IP66/67; NEMA 4X.
• Brida de conexión F07 (F05/F10 solo con accesorios).
• Indicador mecánico de posición y accionamiento manual mediante manivela.
• Calefactor interno para evitar la condensación; configuración de parámetros mediante NFC con Belimo Assistant 2.

La instalación y la conexión eléctrica solo pueden ser realizadas por especialistas cualificados. El actuador requiere la conexión de un conductor de protección (PE).
