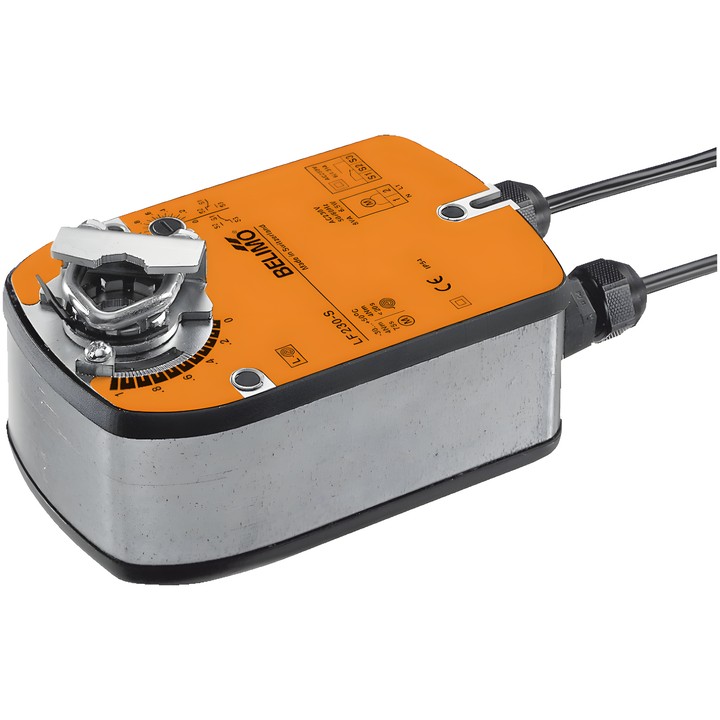

Belimo LF230-S - actuador rotativo para compuertas con función de seguridad

Belimo LF230-S

Actuador rotativo para regular compuertas en instalaciones técnicas de edificios. Durante el funcionamiento, el motor coloca la compuerta en la posición de trabajo y tensa el muelle de retorno. Si se interrumpe la alimentación, el muelle lleva la compuerta a la posición de seguridad. El producto está diseñado para compuertas de aire con una superficie de hasta aprox. 0.8 m².

Características y parámetros principales

• Par del motor y de la función de seguridad: 4 Nm.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Abrir/Cerrar.
• Tiempo de funcionamiento del motor: 75 s / 90°; tiempo de funcionamiento de la función de seguridad: <20 s @ -20...50°C, <60 s @ -30°C.
• Contacto auxiliar integrado: 1x SPDT, 0...100%.
• Consumo durante el movimiento: 3.5 W; en reposo: 2 W; para dimensionar los cables: 6.5 VA.
• Ángulo de giro: máx. 95°; ajuste mediante un tope mecánico integrado.
• Montaje en el eje de la compuerta: abrazadera universal 8...16 mm; indicador mecánico de posición.
• Conexión de alimentación y control: cable 1 m, 2x 0.75 mm²; conexión del contacto auxiliar: cable 1 m, 3x 0.75 mm².
• Grado de protección: IP54; temperatura ambiente: -30...50°C [-22...122°F].
