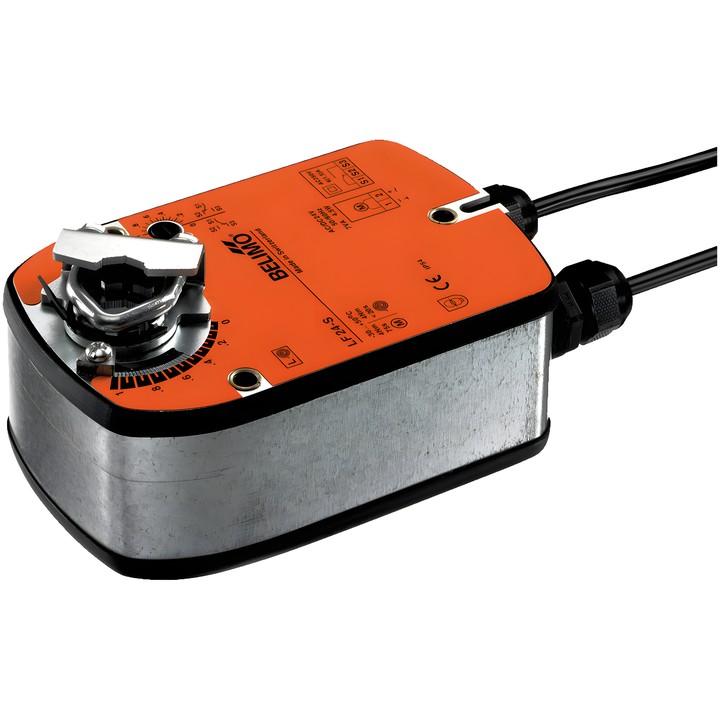

Belimo LF24-S - actuador rotativo para compuertas con función de seguridad

Belimo LF24-S – actuador para compuertas

El actuador rotativo con función de seguridad está diseñado para posicionar compuertas en instalaciones técnicas de edificios. Durante el funcionamiento tensa el muelle de retorno; si se interrumpe la alimentación, la energía del muelle desplaza la compuerta a la posición de seguridad.

Características y parámetros principales

• Par del motor y de la función de seguridad: 4 Nm.
• Tensión nominal: AC/DC 24 V; control: Abrir/Cerrar.
• Tiempo de funcionamiento del motor: 75 s / 90°; tiempo de funcionamiento de la función de seguridad: <20 s a -20...50°C y <60 s a -30°C.
• Interruptor auxiliar integrado: 1x SPDT, ajustable en un rango de 0...100%.
• Ángulo de giro: máx. 95°; ajuste mediante tope mecánico integrado.
• Conexión mecánica: abrazadera universal 8...16 mm; el sentido de movimiento del motor y de la función de seguridad se selecciona mediante montaje L/R.
• Consumo durante el movimiento: 5 W; en reposo: 2.5 W; potencia para dimensionar: 7 VA.
• Conexión de alimentación y control: cable 1 m, 2x 0.75 mm²; conexión del interruptor auxiliar: cable 1 m, 3x 0.75 mm².
• Grado de protección: IP54; temperatura ambiente: -30...50°C [-22...122°F].
