Belimo LH230A100 - actuador lineal 150 N

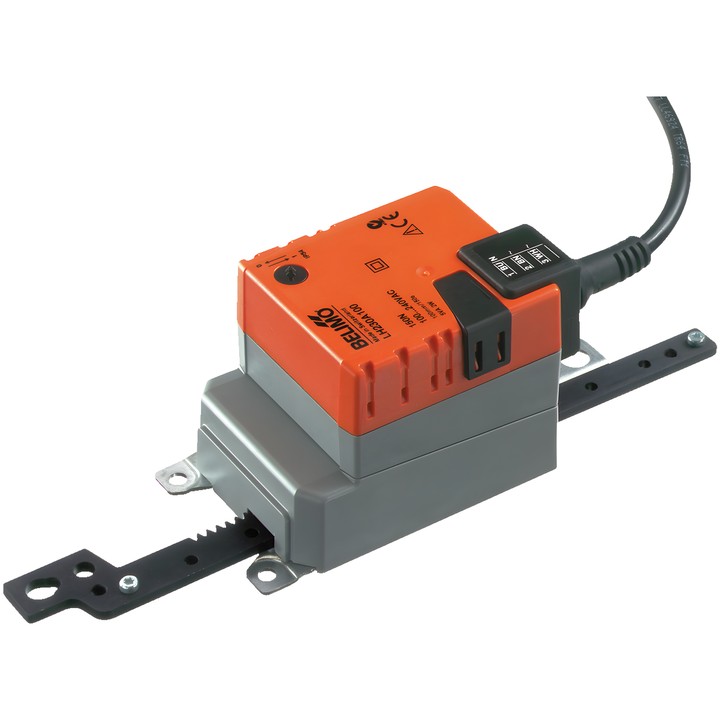

Actuador lineal Belimo LH230A100

Este modelo está destinado a regular compuertas y válvulas de corredera en instalaciones estacionarias de calefacción, ventilación y climatización. Según la ficha técnica, admite compuertas de aire con una superficie de hasta aprox. 1 m².

Características y parámetros principales

• Fuerza del motor: 150 N.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Cerrar/Abrir, de 3 puntos.
• Carrera: 100 mm; máx. 100 mm, ajustable en incrementos de 20 mm. La carrera se limita en ambos lados mediante topes mecánicos.
• Tiempo de recorrido del motor: 150 s / 100 mm.
• Sentido de movimiento seleccionable mediante el interruptor 0 (extendido) / 1 (retraído).
• Posicionamiento manual mediante botón, con posibilidad de bloqueo.
• Consumo de potencia: 2 W durante el movimiento, 1 W en reposo; potencia de dimensionamiento para seleccionar cables: 5 VA.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Grado de protección IEC/EN IP54; clase de protección IEC/EN II, aislamiento reforzado.
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar la posición final. Para el montaje cuando existan fuerzas transversales, se requiere un soporte giratorio adecuado y un elemento de acoplamiento, de acuerdo con las instrucciones del fabricante.
