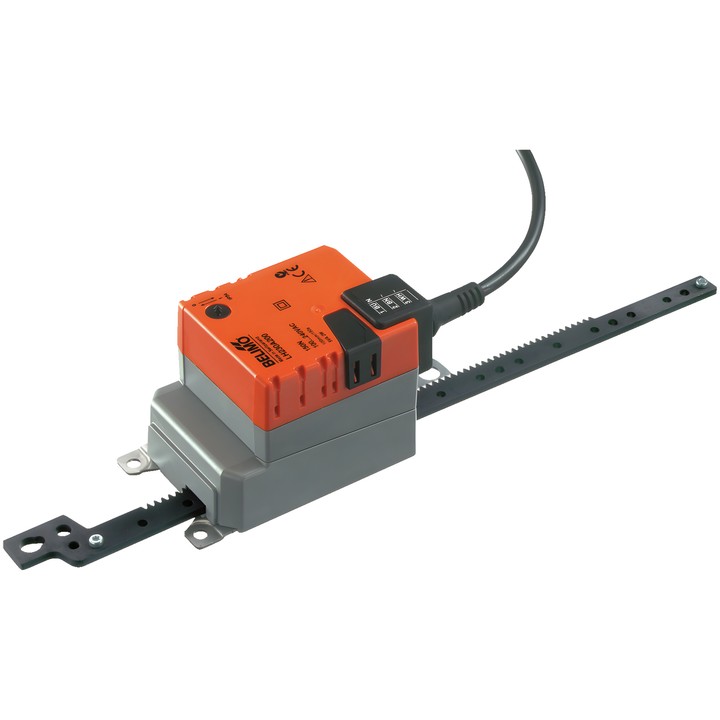

Belimo LH230A200 – actuador lineal

Actuador diseñado para regular compuertas y válvulas de corredera en instalaciones técnicas de edificios. Según la ficha técnica, está previsto para compuertas de aire con una superficie de hasta aprox. 1 m².

Características principales y datos técnicos

• Fuerza del actuador: 150 N.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Cerrar/Abrir, de 3 puntos.
• Carrera: máx. 200 mm, ajustable en incrementos de 20 mm; carrera limitada en ambos lados mediante topes mecánicos.
• Tiempo de funcionamiento del motor: 150 s / 100 mm.
• Consumo durante el funcionamiento: 2 W; en posición de reposo: 1 W; para dimensionar los cables: 5 VA.
• Sentido de movimiento seleccionable mediante interruptor 0 (extendido) / 1 (retraído).
• Ajuste manual mediante pulsador con opción de bloqueo.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar el tope. La instalación debe realizarse conforme a las instrucciones del fabricante, teniendo en cuenta las posibles fuerzas transversales.
