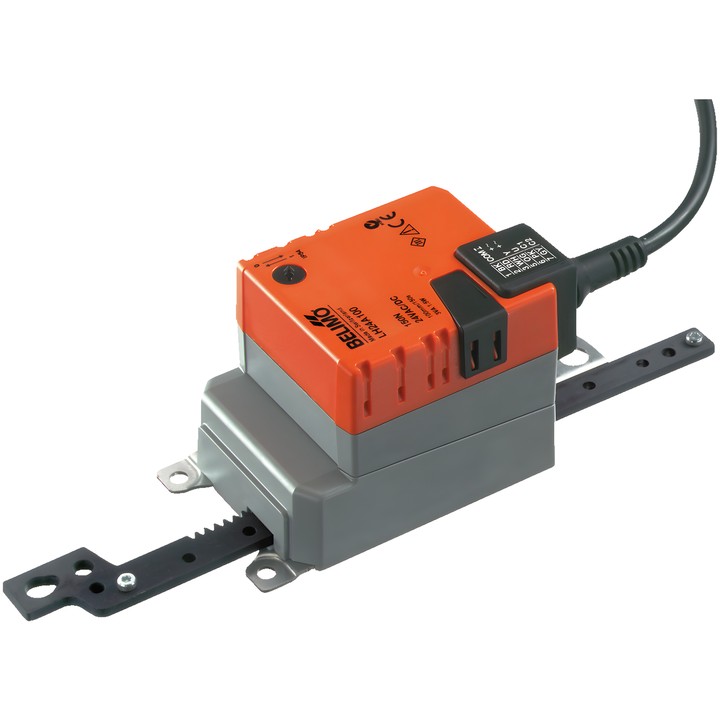

Belimo LH24A100 – actuador lineal

Actuador diseñado para regular compuertas y válvulas de guillotina en instalaciones técnicas de edificios. Según la ficha técnica, puede accionar compuertas de aire con una superficie de hasta aprox. 1 m².

Características y especificaciones principales

• Fuerza del actuador: 150 N.
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Control: Cerrar/Abrir, de 3 puntos.
• Carrera: 100 mm; máx. 100 mm, ajustable en incrementos de 20 mm. La carrera puede limitarse por ambos lados mediante topes mecánicos.
• Tiempo de funcionamiento del motor: 150 s / 100 mm.
• Consumo de potencia durante el funcionamiento: 1.5 W; en posición de reposo: 0.5 W; potencia para dimensionar los cables: 3 VA.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• El sentido del movimiento se selecciona con el interruptor 0 (extendido) / 1 (retraído).
• Accionamiento manual mediante botón con posibilidad de bloqueo.
• Grado de protección IEC/EN IP54; clase de protección IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar la posición final. La alimentación debe realizarse mediante un transformador de aislamiento.
