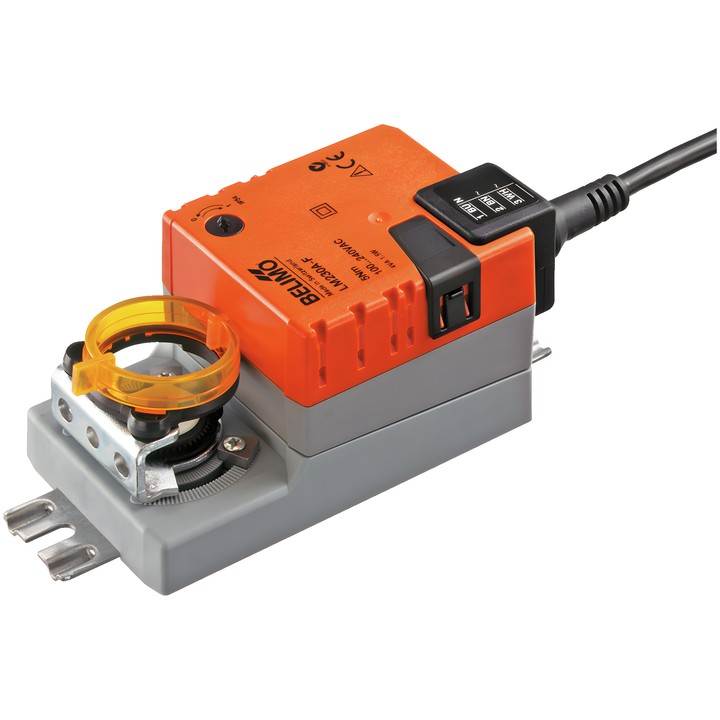

Belimo LM230A-F - actuador para compuertas

Belimo LM230A-F – actuador para compuertas

Actuador diseñado para regular compuertas en instalaciones técnicas de edificios. Según la ficha técnica, es adecuado para compuertas de aire con una superficie de hasta aproximadamente 1 m².

Características y parámetros principales

• Par: 5 Nm.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Abrir/Cerrar, de 3 puntos.
• Tiempo de funcionamiento del motor: 150 s / 90°; ángulo de giro: máx. 95°.
• El sentido de movimiento se selecciona con el interruptor 0 (giro a la izquierda) / 1 (giro a la derecha).
• Conexión mecánica: conexión con acoplamiento de forma de 8x8 mm.
• Accionamiento manual mediante botón con opción de bloqueo; topes mecánicos ajustables del ángulo de giro en ambos lados.
• Indicador mecánico de posición desmontable.
• Consumo de potencia durante el movimiento: 1.5 W; en reposo: 0.5 W; potencia para dimensionar el cableado: 3.5 VA.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
• Temperatura ambiente: -30...50°C [-22...122°F].
