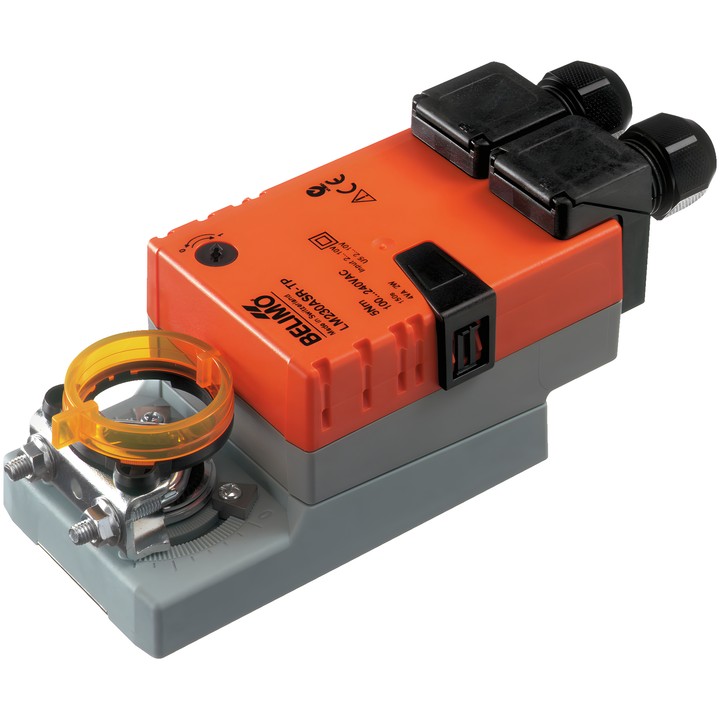

Belimo LM230ASR-TP - actuador para compuertas con control analógico

Belimo LM230ASR-TP - actuador para compuertas con control analógico

Belimo
743,94 zł
Impuestos incluidos
604,83 zł tax excluded

Actuador para compuertas Belimo LM230ASR-TP con un par de 5 Nm, alimentación AC 100...240 V y control modulante 2...10 V. El tiempo de funcionamiento es de 150 s / 90°.

El modelo incorpora una señal de realimentación de posición de 2...10 V, una abrazadera universal para eje de 6...20 mm y grado de protección IP54.

Entrega en aproximadamente 14 días
Compartir

Belimo LM230ASR-TP – actuador para compuertas

Actuador modulante diseñado para posicionar compuertas en instalaciones de edificios. Según la ficha técnica, está previsto para compuertas de aire con una superficie de hasta aprox. 1 m². La señal de control Y determina la posición del actuador, mientras que la tensión de medición U permite la lectura eléctrica de la posición de la compuerta.

Características y parámetros principales

  • Par motor: 5 Nm; tensión nominal: AC 100...240 V, 50/60 Hz.
  • Control modulante: 2...10 V; señal de realimentación de posición: 2...10 V.
  • Tiempo de funcionamiento del motor: 150 s / 90°; ángulo de giro: máx. 95°, con topes mecánicos ajustables en ambos lados.
  • Consumo durante el funcionamiento: 2 W; en posición de reposo: 1 W; potencia para dimensionar el cableado: 4 VA.
  • Sentido de movimiento seleccionable mediante interruptor 0/1; ajuste manual con botón y posibilidad de bloqueo.
  • Abrazadera universal para eje de 6...20 mm, indicador mecánico de posición y conexiones eléctricas mediante bornes.
  • Grado de protección IEC/EN IP54; clase de protección IEC/EN II, aislamiento reforzado; temperatura ambiente -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referencia
    LM230ASR-TP
  • ean13
    7630498112201

  • Tensión AC/DC
    AC 100...240 V
  • Consumo de potencia (en funcionamiento)
    2 W
  • Consumo de energía (mantenimiento)
    1 W
  • Potencia nominal
    4 VA
  • Tipo de control
    DC 2...10 V
  • Grado de protección
    IP54
  • Grado de protección NEMA
    NEMA 2
  • Tipo de envolvente
    UL Enclosure Type 2
  • Accionamiento manual
    Mediante botón, con posibilidad de bloqueo
  • Tiempo de recorrido (motor)
    150 s / 90°
  • Conexión de alimentación
    Terminales 4 mm² (cable ø4...10 mm, 2 hilos)
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Par de giro
    5 Nm
  • Dirección de movimiento - motor
    Seleccionable mediante interruptor 0/1
  • Ángulo de giro
    95°
  • Conexión mecánica
    Abrazadera universal 6...20 mm
  • Conexión de control
    Terminales 4 mm² (cable ø4...10 mm, 4 hilos)

Techniczna karta katalogowa

Descargas (1.75MB)

Instrukcja montażu

Descargas (203.36KB)

EU Declaration of Conformity – LM230ASR-TP

Descargas (32.8KB)

Environmental Declaration – LM..

Descargas (72.46KB)
