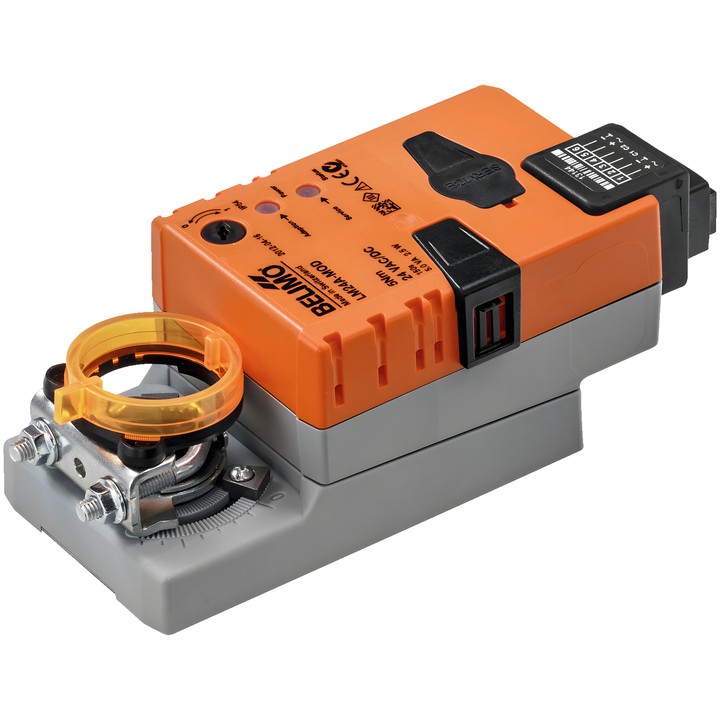

Belimo LM24A-MOD-J6 - actuador de compuerta 5 Nm

Belimo LM24A-MOD-J6 – actuador de compuerta

Actuador giratorio con comunicación diseñado para posicionar compuertas en instalaciones técnicas de edificios. La interfaz integrada recibe una señal de control digital y transmite el estado actual del dispositivo. Tamaño de compuerta: hasta aprox. 1 m².

Características y parámetros principales

• Par del motor: 5 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Comunicación: BACnet MS/TP o Modbus RTU (ajuste de fábrica).
• Tiempo de funcionamiento del motor: 150 s / 90°; tiempo ajustable: 35...150 s.
• Ángulo de giro: máx. 95°; limitado en ambos lados mediante topes mecánicos ajustables.
• El sentido de movimiento del motor se selecciona con el interruptor 0/1.
• Accionamiento manual mediante pulsador con opción de bloqueo.
• Conexión mecánica: abrazadera universal 6...20 mm; indicador mecánico de posición enchufable.
• Conexión de alimentación y control: toma RJ12.
• Consumo de potencia durante el funcionamiento: 2.5 W; en posición de reposo: 1.3 W; para dimensionar los cables: 5 VA.
• Grado de protección IEC/EN: IP40; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Los parámetros del dispositivo se pueden modificar con Belimo Assistant 2. La adaptación del rango de ajuste puede iniciarse manualmente; durante la adaptación se detectan ambos topes mecánicos.
