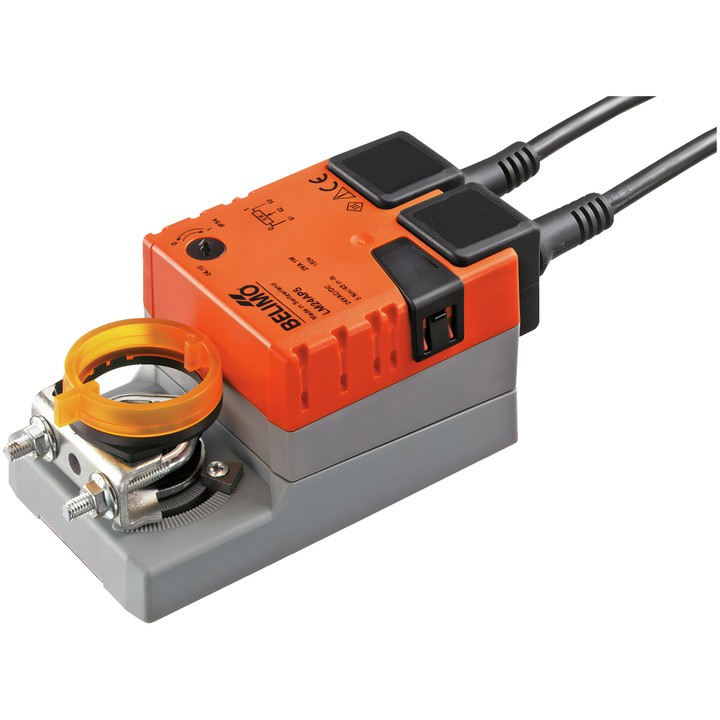

Actuador para compuertas Belimo LM24AP5

El modelo LM24AP5 se utiliza para posicionar compuertas en instalaciones técnicas de edificios. Según la ficha técnica, está diseñado para compuertas de aire con una superficie de hasta aprox. 1 m².

Características y parámetros principales

• Par motor: 5 Nm; tensión nominal: AC/DC 24 V, 50/60 Hz.
• Control: Abrir/Cerrar, de 3 puntos; tiempo de funcionamiento del motor: 150 s / 90°.
• Potenciómetro de realimentación integrado: 5 kΩ; señal de realimentación de posición 0...100%.
• Ángulo de giro: máx. 95°, con posibilidad de limitarlo por ambos lados mediante topes mecánicos ajustables.
• Sentido de movimiento seleccionable mediante interruptor: 0 (giro a la izquierda) / 1 (giro a la derecha).
• Accionamiento manual mediante botón con posibilidad de bloqueo; indicador mecánico de posición.
• Conexión mecánica: abrazadera universal 6...20 mm.
• Consumo de potencia durante el movimiento: 1 W; en posición de reposo: 0.2 W; potencia para dimensionar los cables: 1.5 VA.
• Cables independientes de 1 m, 3x 0.75 mm², para la conexión de alimentación y control y para la conexión del potenciómetro.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
