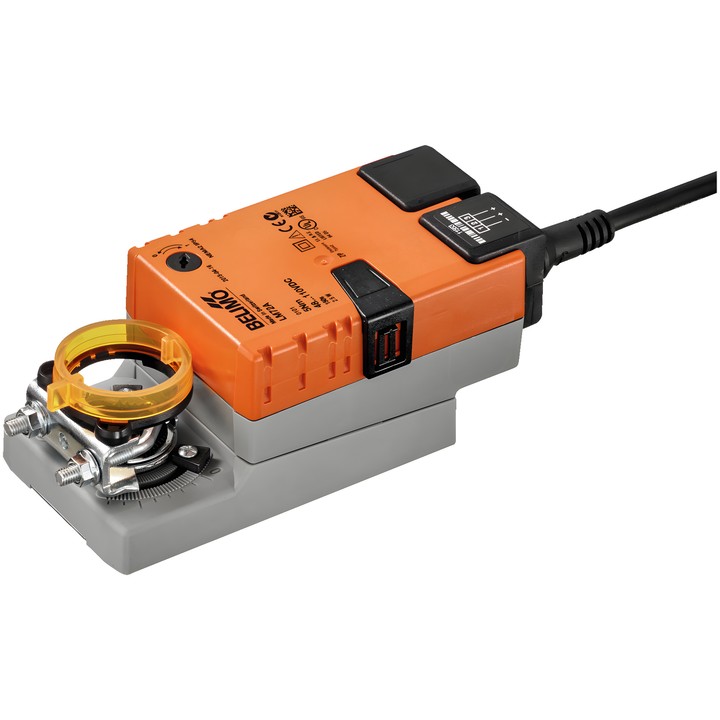

Belimo LM72A - actuador para compuertas

Belimo LM72A – actuador para compuertas

LM72A es un actuador para posicionar compuertas de aire en instalaciones técnicas de edificios. La ficha técnica indica un tamaño de compuerta de hasta aprox. 1 m².

Características y parámetros principales

• Par: 5 Nm; tensión nominal: DC 48...110 V.
• Control: cerrar/abrir, de 3 puntos.
• Tiempo de funcionamiento del motor: 150 s / 90°; ángulo de giro: máx. 95°.
• El sentido del movimiento se selecciona con el interruptor 0 (giro a la izquierda) / 1 (giro a la derecha).
• Accionamiento manual mediante pulsador con posibilidad de bloqueo; limitadores mecánicos ajustables del ángulo de giro en ambos lados.
• Conexión mecánica: abrazadera universal 6...20 mm; indicador mecánico de posición enchufable.
• Conexión de alimentación y control: cable 1 m, 3x 0.75 mm².
• Consumo de potencia durante el movimiento: 2.5 W; en posición de reposo: 2 W; potencia de dimensionamiento para seleccionar el cable: 2.5 VA.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
