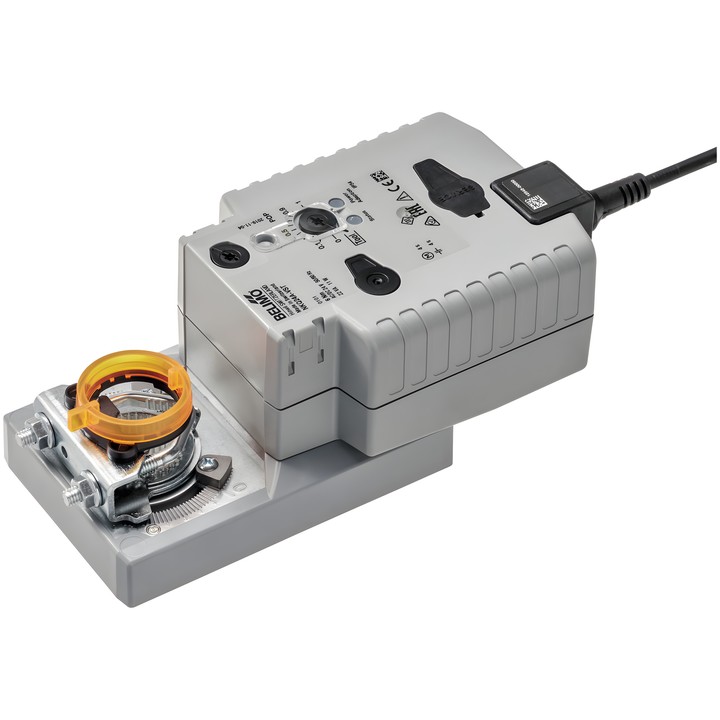

Belimo NKQ24A-VST - actuador rotativo para compuertas con función de seguridad

Belimo NKQ24A-VST

Actuador rotativo con función de seguridad, diseñado para unidades VAV y CAV en instalaciones técnicas de edificios. Equipado con una abrazadera universal para eje y un cable con conector VST.

Características y parámetros principales

• Par del motor: 6 Nm; tamaño de la compuerta de aire: hasta aprox. 4 m².
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Control: comunicación PP.
• Tiempo de movimiento del motor: 4 s / 90°; tiempo de movimiento de la función de seguridad: 4 s / 90°.
• Posición de la función de seguridad: 0...100%, ajustable en incrementos del 10%; dirección de movimiento de la función de seguridad seleccionable mediante un interruptor 0...100%.
• Consumo de potencia durante el funcionamiento: 11 W; en posición de reposo: 3 W; para dimensionar los cables: 22 VA.
• Ajuste manual mediante pulsador; indicador mecánico de posición enchufable.
• Conexión mecánica: abrazadera universal para eje 8...26.7 mm.
• Conexión de alimentación y control: cable de 0.5 m con conector VST.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Antes de la primera puesta en marcha, los condensadores requieren aproximadamente 15 s de precarga. Se requiere adaptación durante la puesta en marcha y después de cada cambio del ángulo de rotación.
