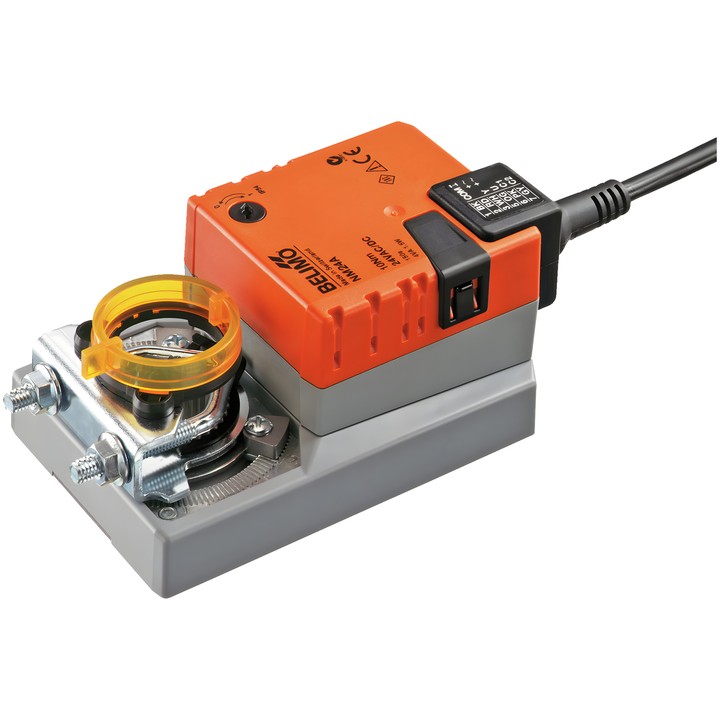

Belimo NM24A – actuador para compuertas

Actuador diseñado para regular compuertas de aire en instalaciones fijas de calefacción, ventilación y aire acondicionado. Según la ficha técnica, está destinado a compuertas con una superficie de hasta aprox. 2 m².

Características y parámetros principales

• Par: 10 Nm; tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Control: Abrir/Cerrar, de 3 puntos; tiempo de funcionamiento del motor: 150 s / 90°.
• El sentido de movimiento se selecciona con el interruptor 0 (giro a la izquierda) / 1 (giro a la derecha).
• Ángulo de giro: máx. 95°, con posibilidad de limitarlo por ambos lados mediante topes mecánicos ajustables.
• Ajuste manual mediante botón con posibilidad de bloqueo; indicador mecánico de posición encajable.
• Conexión mecánica: abrazadera universal 8...26.7 mm; conexión de alimentación y control: cable 1 m, 3x 0.75 mm².
• Consumo de potencia durante el funcionamiento: 1.5 W; en reposo: 0.2 W; potencia para dimensionar cables: 3.5 VA.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
