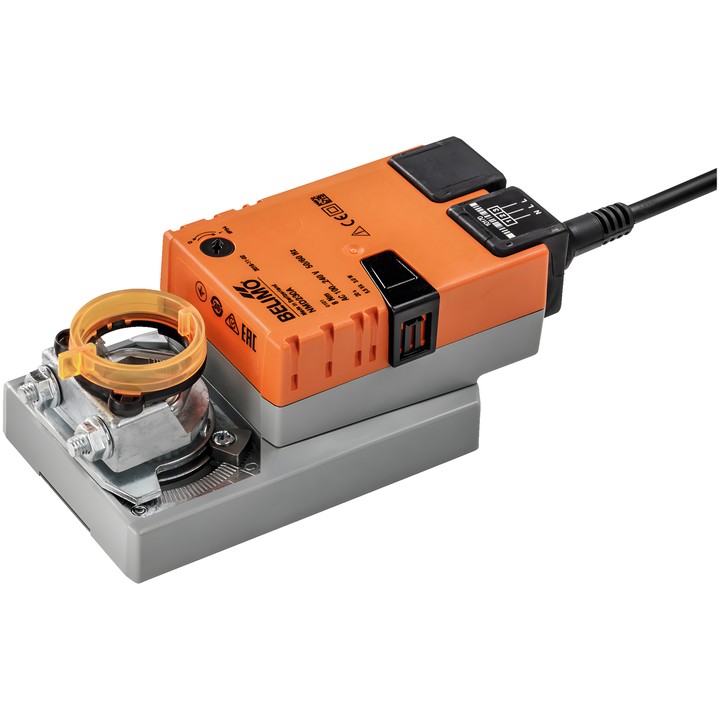

Belimo NMD230A – actuador para compuertas

Actuador diseñado para posicionar compuertas en instalaciones técnicas de edificios. Según la ficha técnica, puede accionar compuertas de aire con una superficie de hasta aprox. 1.5 m².

Características y parámetros principales

• Par del motor: 8 Nm.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: abrir/cerrar, de 3 puntos.
• Tiempo de funcionamiento del motor: 20 s / 90°.
• Ángulo de giro: máx. 95°; ajustable por ambos lados mediante limitadores mecánicos.
• Sentido de movimiento seleccionable con el interruptor 0 (giro a la izquierda) / 1 (giro a la derecha).
• Accionamiento manual mediante pulsador con opción de bloqueo; indicador mecánico de posición.
• Conexión mecánica: abrazadera de montaje universal reversible para 10...20 mm.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Consumo de potencia: 3 W durante el movimiento, 1 W en reposo; potencia de dimensionamiento para los cables: 5.5 VA.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
• Temperatura ambiente: -30...50°C [-22...122°F].
