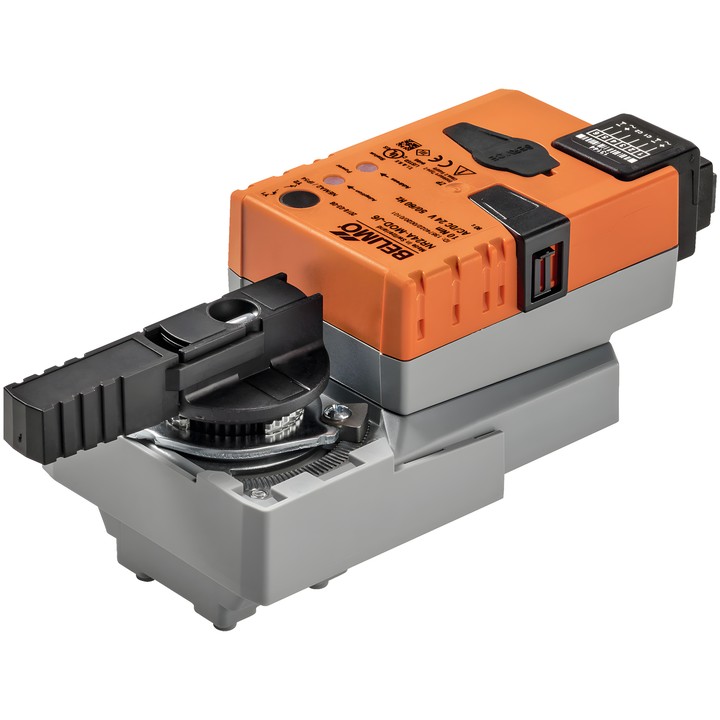

Belimo NR24A-MOD-J6 - actuador rotativo para válvulas de bola

Belimo NR24A-MOD-J6 es un actuador rotativo comunicante para válvulas de bola. La interfaz integrada recibe la señal de control digital mediante BACnet MS/TP o Modbus RTU y transmite el estado actual.

Características y parámetros principales

• Par del motor: 10 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Rango de tensión nominal: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Comunicación: BACnet MS/TP, Modbus RTU (configuración de fábrica).
• Tiempo de funcionamiento del motor: 90 s / 90°; rango ajustable: 45...170 s.
• Consumo durante el funcionamiento: 3.5 W; en posición de reposo: 1.4 W; para dimensionar los cables: 6 VA.
• Conexión de alimentación y control: toma conectora RJ12.
• Accionamiento manual mediante pulsador con posibilidad de bloqueo; topes mecánicos del ángulo de giro e indicador mecánico de posición.
• Adaptación del rango de ajuste al conectar la alimentación por primera vez; también puede iniciarse manualmente.
• Grado de protección IEC/EN: IP40; IP54 con una tapa protectora o un prensaestopas protector para la toma RJ12. Clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Los parámetros del dispositivo se pueden modificar mediante Belimo Assistant 2. El actuador se monta directamente en la válvula de bola con un único tornillo central.
