Belimo NR24A-SR-TP - actuador rotativo para válvulas de bola

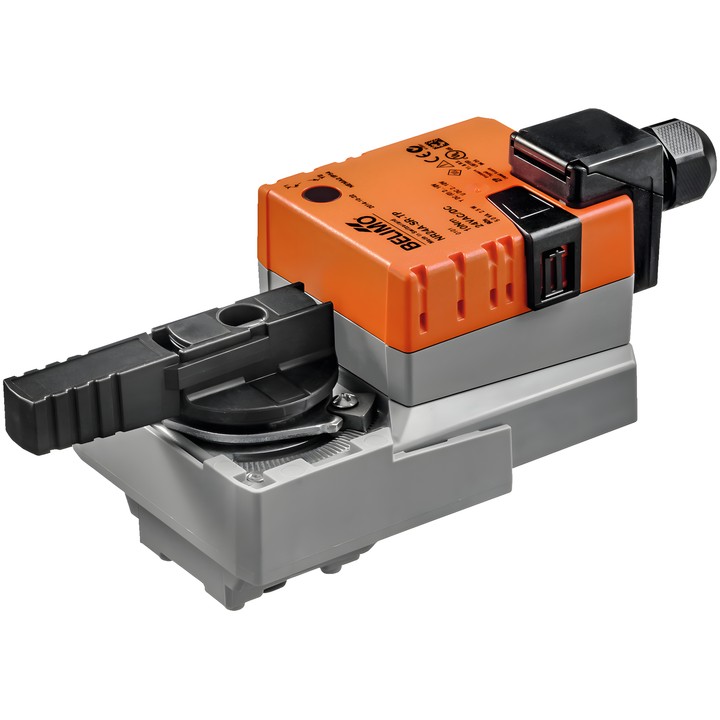

Actuador rotativo Belimo NR24A-SR-TP

NR24A-SR-TP es un actuador rotativo modulante para válvulas de bola. La señal de control Y determina la posición del actuador, mientras que la tensión de realimentación U sirve para indicar eléctricamente la posición de la válvula.

Características principales y parámetros

• Par del motor: 10 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Rango de control Y: 2...10 V; señal de realimentación de posición U: 2...10 V.
• Tiempo de funcionamiento del motor: 90 s / 90°.
• Consumo de potencia durante el funcionamiento: 2.5 W; en reposo: 0.4 W; para dimensionar los cables: 5 VA.
• Conexión de alimentación y control: bornes 4 mm² (cable ø4...10 mm, de 4 hilos).
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Posicionamiento manual mediante botón con opción de bloqueo; indicador mecánico de posición y ángulo de giro ajustable con topes mecánicos.

El actuador se monta directamente en la válvula de bola mediante un único tornillo central. Está protegido contra sobrecargas y se detiene automáticamente al alcanzar el tope final.
