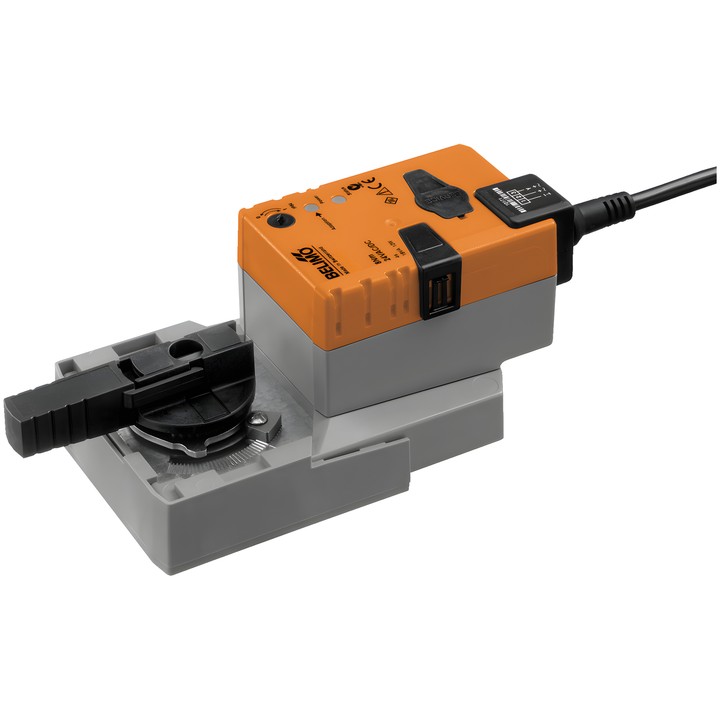

Belimo NRQ24A-SR - actuador rotativo para válvulas de bola

Belimo NRQ24A-SR

Actuador rotativo modulante para válvulas de bola. La señal de control Y determina la posición del actuador, mientras que la señal de realimentación U permite la lectura eléctrica de la posición.

Características principales y datos técnicos

• Par: 8 Nm.
• Tensión nominal: AC/DC 24 V; frecuencia: 50/60 Hz.
• Rango de funcionamiento Y: 2...10 V; señal de realimentación de posición U: 2...10 V.
• Tiempo de recorrido del motor: 9 s / 90°.
• Consumo de potencia durante el funcionamiento: 13 W; en reposo: 2 W; para dimensionar los cables: 23 VA.
• Conexión de alimentación y control: cable 1 m, 4x 0.75 mm².
• Accionamiento manual mediante botón con posibilidad de bloqueo; indicador mecánico de posición.
• Ángulo de giro ajustable con topes mecánicos; adaptación del rango de ajuste manual y automática durante la primera conexión de la alimentación.
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...40°C.
