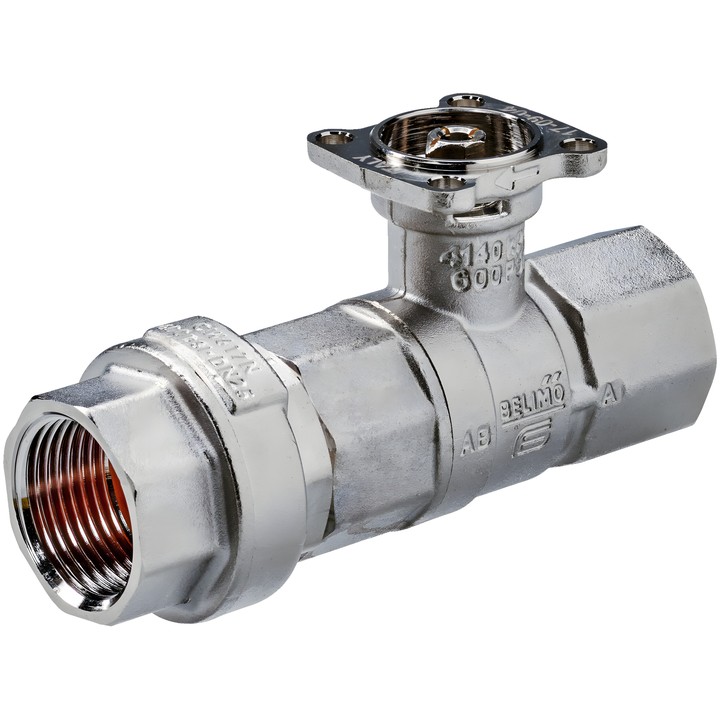

Belimo R225FL-J - válvula PI limitadora de caudal de 2 vías

Belimo R225FL-J – datos técnicos

Válvula de bola de 2 vías con limitador de caudal PI integrado, diseñada para instalaciones de agua cerradas. Dentro del rango de presión diferencial de 20...280 kPa, el limitador mantiene un caudal constante cuando la válvula se abre 90°.

• Diámetro nominal: DN 25; presión nominal: PN 25.
• Conexión: rosca hembra Rp 1".
• Caudal nominal V'nom: 3600 l/h (1.00 l/s).
• Fluido: agua; temperatura del fluido: 2...60°C [36...140°F].
• Presión diferencial: ∆p 20...280 kPa; se recomiendan 50 kPa para un funcionamiento silencioso.
• Presión de cierre: 520 kPa.
• Estanqueidad: estanca a las burbujas de aire, clase de estanqueidad A (EN 12266-1).
• Cuerpo y vástago: latón niquelado; elemento de cierre: latón cromado.
• Ángulo de giro: 90°.

Instrucciones de montaje

Posición de montaje permitida: desde vertical hasta horizontal con respecto al vástago. No montar con el vástago orientado hacia abajo. Respete el sentido del flujo indicado por la flecha del cuerpo.
