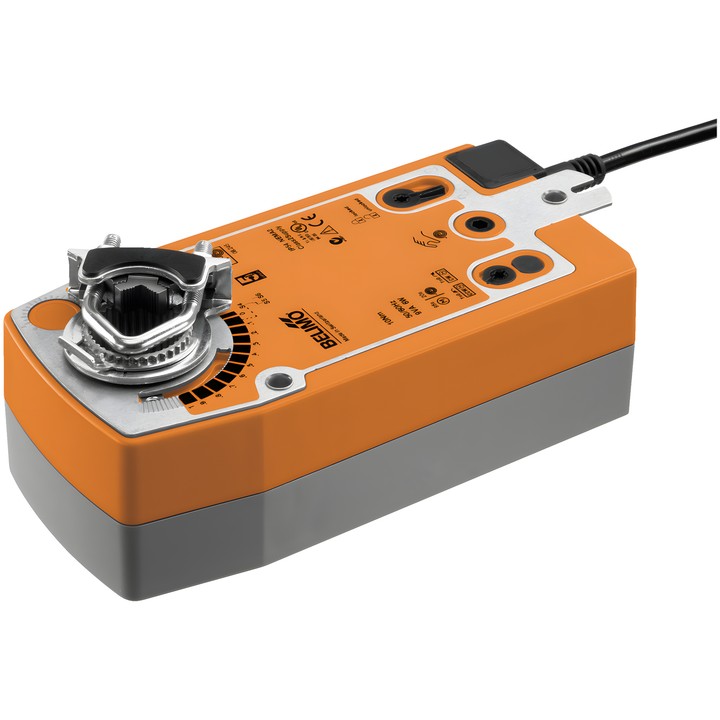

Belimo SFA - actuador rotativo para compuertas con función de seguridad

Belimo SFA – actuador para compuertas de aire

Actuador rotativo con función de seguridad para posicionar compuertas en instalaciones técnicas de edificios. Durante el funcionamiento, el actuador posiciona la compuerta y tensa el muelle de retorno; si se interrumpe la alimentación, el muelle la desplaza a la posición de seguridad. Según la ficha técnica, está diseñado para compuertas de aire con una superficie de hasta aprox. 4 m².

Principales datos técnicos

• Par del motor y de la función de seguridad: 20 Nm.
• Tensión nominal: AC 24...240 V / DC 24...125 V; frecuencia de la tensión nominal: 50/60 Hz.
• Control: Abrir/Cerrar.
• Tiempo de funcionamiento del motor: 75 s / 90°; tiempo de funcionamiento de la función de seguridad: <20 s @ -20...50°C, <60 s @ -30°C.
• Ángulo de giro: máx. 95°, ajustable mediante topes mecánicos.
• Conexión mecánica: abrazadera universal 10...25.4 mm; la dirección de movimiento del motor y de la función de seguridad se selecciona mediante el montaje I/D.
• Accionamiento manual mediante manivela e interruptor de bloqueo; indicador mecánico de posición.
• Consumo de potencia durante el movimiento: 7 W; en reposo: 3.5 W; potencia de dimensionamiento para seleccionar el cable: 18 VA.
• Conexión de alimentación y control: cable 1 m, 2x 0.75 mm².
• Grado de protección: IP54; temperatura ambiente: -30...50°C [-22...122°F].
