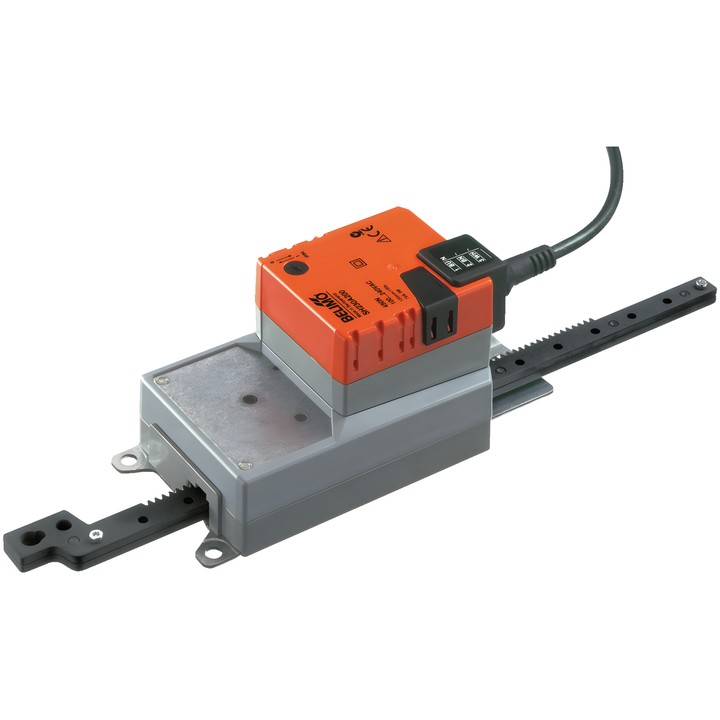

Belimo SH230A200 - actuador lineal para compuertas

Belimo SH230A200 – actuador lineal

Actuador para regular compuertas y válvulas de guillotina en instalaciones estacionarias de calefacción, ventilación y aire acondicionado. La documentación indica un tamaño de compuerta de aire de hasta aprox. 3 m².

Características principales

• Fuerza del motor: 450 N.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Cerrar/Abrir, de 3 puntos.
• Carrera: máx. 200 mm, ajustable en incrementos de 20 mm; la carrera puede limitarse mecánicamente por ambos lados.
• Tiempo de funcionamiento del motor: 150 s / 100 mm.
• Consumo de potencia durante el funcionamiento: 3 W; en reposo: 0.6 W; potencia para dimensionar el cable: 7 VA.
• Sentido de movimiento seleccionable mediante interruptor 0 (extendido) / 1 (retraído).
• Ajuste manual mediante botón pulsador con opción de bloqueo.
• Conexión de alimentación y control: cable 1 m, 3x 0.75 mm².
• Grado de protección IEC/EN IP54; clase de protección IEC/EN II, aislamiento reforzado.
• Temperatura ambiente: -30...50°C [-22...122°F].
