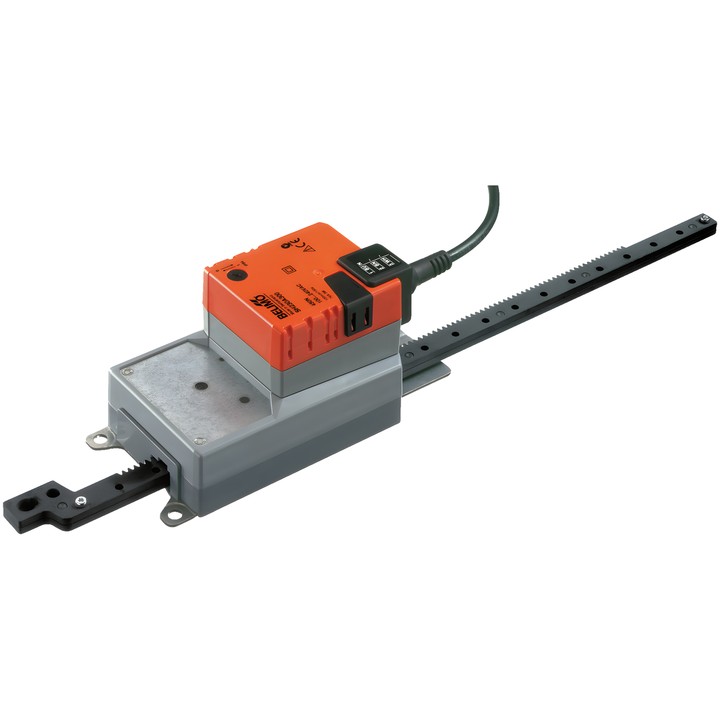

Belimo SH230A300 - actuador lineal para compuertas

Belimo SH230A300 – actuador lineal

Actuador destinado a regular compuertas de aire y válvulas de corredera en instalaciones estacionarias de calefacción, ventilación y aire acondicionado. Según la documentación, admite compuertas de aire con una superficie de hasta aprox. 3 m².

Características y especificaciones principales

• Fuerza del actuador: 450 N.
• Tensión nominal: AC 100...240 V; frecuencia: 50/60 Hz.
• Control: Cerrar/Abrir, de 3 puntos.
• Carrera: máx. 300 mm, ajustable en incrementos de 20 mm; se puede limitar por ambos lados mediante topes mecánicos.
• Tiempo de funcionamiento del motor: 150 s / 100 mm.
• Dirección del movimiento seleccionable mediante el interruptor 0 (extendido) / 1 (retraído).
• Accionamiento manual mediante pulsador con posibilidad de bloqueo.
• Consumo de potencia: 3 W durante el funcionamiento y 0.6 W en posición de reposo; potencia para dimensionar el cable: 7 VA.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar un tope. Es posible el funcionamiento en paralelo teniendo en cuenta los datos de rendimiento.
