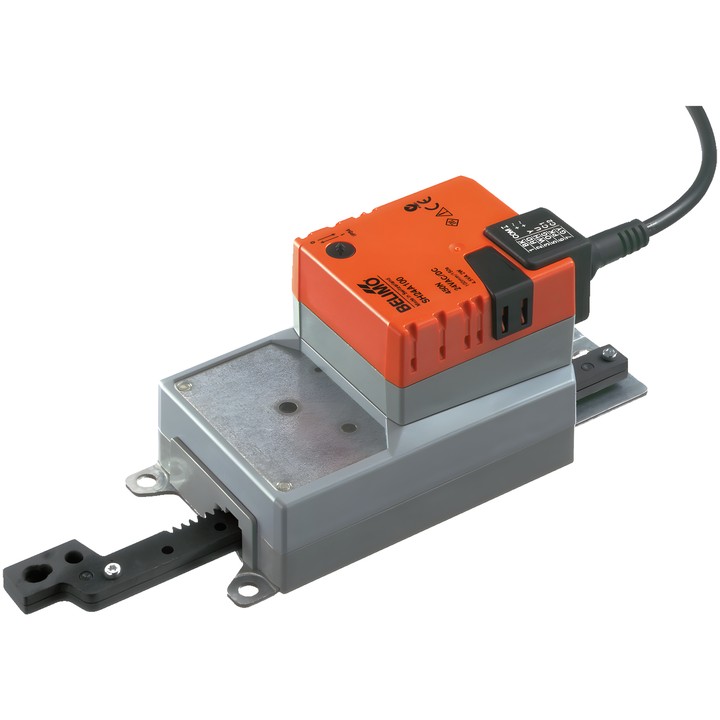

Belimo SH24A100 – actuador lineal

El modelo SH24A100 se utiliza para regular compuertas de aire y válvulas de corredera en instalaciones técnicas de edificios. Según la ficha técnica, está diseñado para compuertas de aire con una superficie de hasta aprox. 3 m².

Características principales

• Fuerza de accionamiento: 450 N.
• Tensión nominal: AC/DC 24 V; frecuencia nominal: 50/60 Hz.
• Control: Cerrar/Abrir, de 3 puntos.
• Carrera: 100 mm; la longitud máxima de carrera se puede ajustar en incrementos de 20 mm mediante topes mecánicos.
• Tiempo de funcionamiento del motor: 150 s / 100 mm.
• Consumo de potencia durante el funcionamiento: 2 W; en posición de reposo: 0.2 W; para el dimensionamiento de cables: 4.5 VA.
• La dirección del movimiento se selecciona con el interruptor 0 (extendido) / 1 (retraído).
• Ajuste manual mediante botón con posibilidad de bloqueo.
• Conexión de alimentación y control: cable de 1 m, 3x 0.75 mm².
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador cuenta con protección contra sobrecargas y se detiene automáticamente al alcanzar el tope final. Para montajes sometidos a fuerzas transversales, la ficha técnica indica el uso de un soporte giratorio adecuado y un elemento de acoplamiento.
