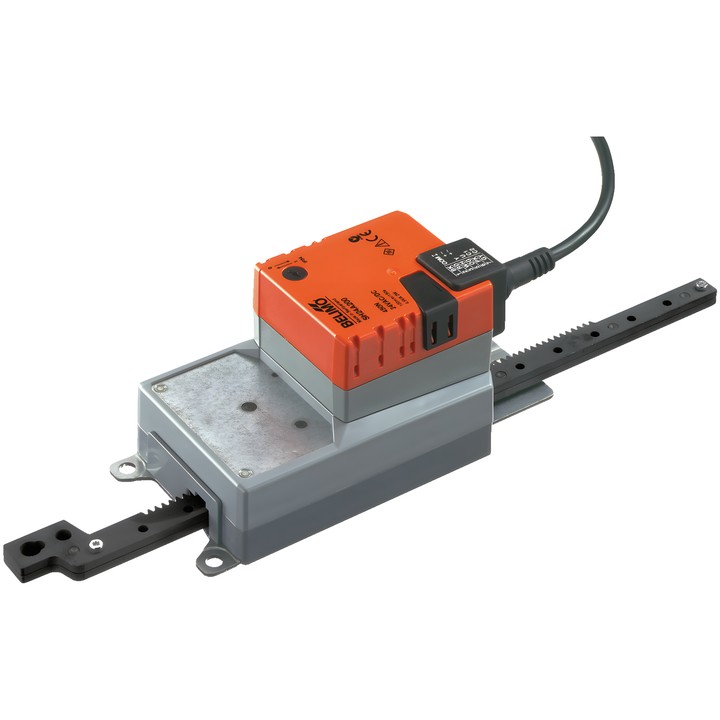

Belimo SH24A200 - actuador lineal para compuertas

Belimo SH24A200 – actuador lineal

Actuador destinado a regular compuertas y válvulas de corredera en instalaciones técnicas de edificios. Según la ficha técnica, el tamaño de la compuerta de aire es de hasta aprox. 3 m².

Características principales

• Fuerza del actuador: 450 N.
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Control: Cerrar/Abrir, de 3 puntos.
• Carrera: máx. 200 mm, ajustable en incrementos de 20 mm; la carrera puede limitarse por ambos lados mediante topes mecánicos.
• Tiempo de funcionamiento del motor: 150 s / 100 mm.
• Sentido del movimiento seleccionable mediante interruptor 0 (extendido) / 1 (retraído).
• Accionamiento manual mediante botón, con posibilidad de bloqueo.
• Consumo de potencia durante el funcionamiento: 2 W; en posición de reposo: 0.2 W; para el dimensionamiento del cableado: 4.5 VA.
• Conexión de alimentación y control: cable 1 m, 3x 0.75 mm².
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar un tope final. Es posible el funcionamiento en paralelo teniendo en cuenta los datos de rendimiento.
