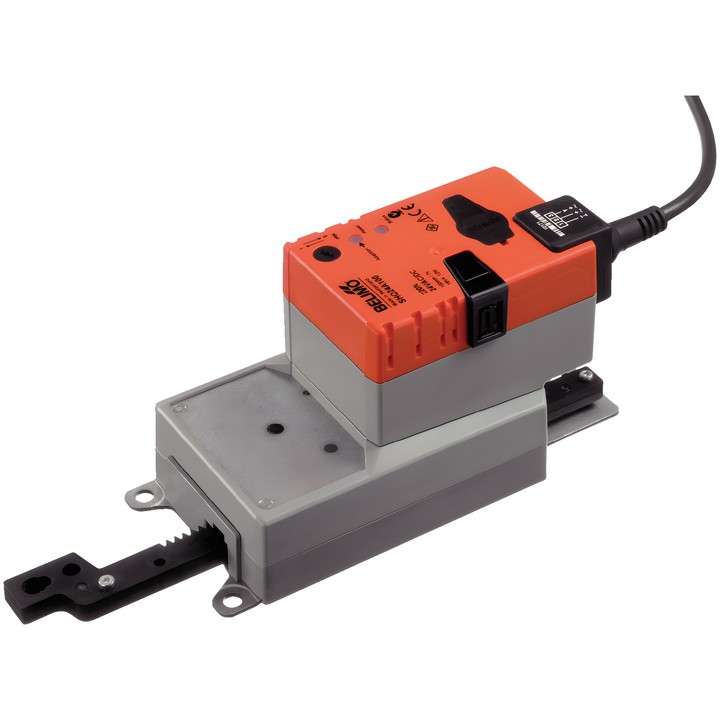

Belimo SHQ24A100 - actuador lineal AC/DC 24 V, 200 N

Belimo SHQ24A100 – actuador lineal

Actuador para posicionar compuertas y válvulas de corredera en instalaciones técnicas de edificios. El control Cerrar/Abrir no es adecuado para el control de 3 puntos.

Características y parámetros principales

• Fuerza del actuador: 200 N; tamaño de la compuerta de aire hasta aprox. 1.3 m².
• Tensión nominal: AC/DC 24 V; frecuencia de la tensión nominal: 50/60 Hz.
• Consumo de potencia durante el funcionamiento: 13 W; en reposo: 2 W; potencia para dimensionar los cables: 23 VA.
• Carrera: 100 mm; máx. 100 mm, ajustable en incrementos de 20 mm; carrera mínima: 40 mm. Limitación de carrera en ambos lados mediante topes mecánicos.
• Tiempo de recorrido del motor: 7 s / 100 mm.
• Sentido del movimiento seleccionable con el interruptor 0 (extendido) / 1 (retraído).
• Accionamiento manual mediante botón con posibilidad de bloqueo.
• Conexión de alimentación y control: cable 1 m, 3x 0.75 mm².
• Grado de protección IEC/EN: IP54; clase de protección IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...40°C [-22...104°F].

El actuador está protegido contra sobrecargas y se detiene automáticamente al alcanzar un tope. Al conectarlo por primera vez, adapta el rango de funcionamiento a la carrera ajustada mecánicamente; también es necesario adaptarlo tras cambiar la limitación de carrera.
