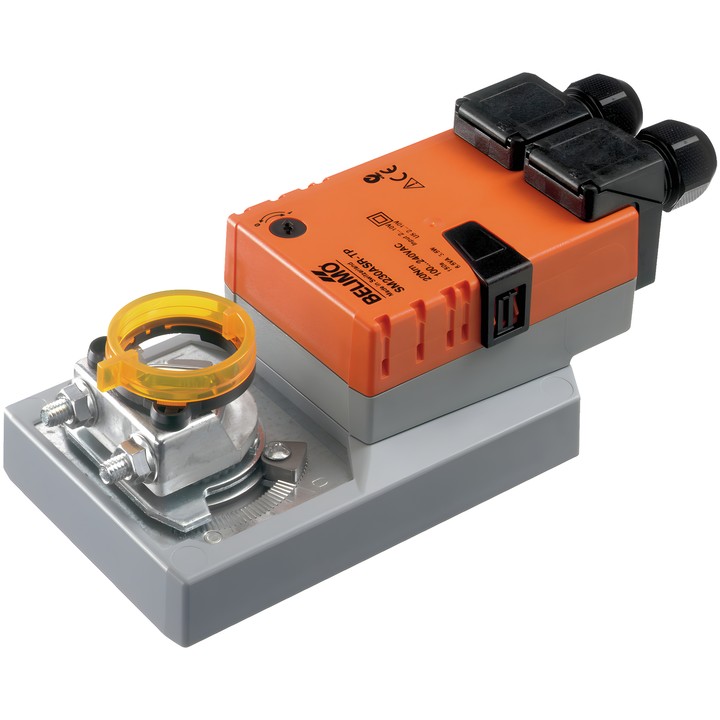

Belimo SM230ASR-TP - actuador de compuertas con control analógico

Belimo SM230ASR-TP - actuador de compuertas con control analógico

Belimo
1.026,62 zł
Impuestos incluidos
834,65 zł tax excluded

Actuador de compuertas Belimo SM230ASR-TP con un par de 20 Nm, alimentación AC 100...240 V y control mediante señal 2...10 V. El tiempo de funcionamiento es de 150 s / 90° y el rango de la señal de realimentación de posición es 2...10 V.

Entrega en aproximadamente 14 días
Compartir

Belimo SM230ASR-TP

Actuador modulante para posicionar compuertas en instalaciones técnicas de edificios. El fabricante indica un tamaño de compuerta de hasta aprox. 4 m².

Características principales

  • Par: 20 Nm; tiempo de funcionamiento: 150 s / 90°.
  • Tensión nominal: AC 100...240 V, 50/60 Hz.
  • Rango de funcionamiento de la señal de control Y: 2...10 V; señal de realimentación de posición U: 2...10 V.
  • Consumo durante el funcionamiento: 3.5 W; en reposo: 1 W; para dimensionar los cables: 6.5 VA.
  • Ángulo de giro: máx. 95°, con topes mecánicos ajustables en ambos lados.
  • Sentido de movimiento seleccionable mediante interruptor 0/1; accionamiento manual con botón y opción de bloqueo.
  • Abrazadera de montaje universal reversible para eje de 10...20 mm; conexión eléctrica mediante bornes.
  • Grado de protección IEC/EN: IP54; clase de protección IEC/EN: II, aislamiento reforzado.
  • Temperatura ambiente: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referencia
    SM230ASR-TP
  • ean13
    7630498114359

  • Tensión AC/DC
    AC 100...240 V
  • Consumo de potencia (en funcionamiento)
    3.5 W
  • Consumo de energía (mantenimiento)
    1 W
  • Potencia nominal
    6.5 VA
  • Tipo de control
    DC 2...10 V
  • Grado de protección
    IP54
  • Grado de protección NEMA
    NEMA 2
  • Tipo de envolvente
    UL Enclosure Type 2
  • Accionamiento manual
    Mediante botón, con posibilidad de bloqueo
  • Tiempo de recorrido (motor)
    150 s / 90°
  • Conexión de alimentación
    Terminales 4 mm² (cable ø4...10 mm, 2 hilos)
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Par de giro
    20 Nm
  • Dirección de movimiento - motor
    Seleccionable mediante interruptor 0/1
  • Ángulo de giro
    95°
  • Conexión mecánica
    Abrazadera de montaje universal reversible 10...20 mm
  • Conexión de control
    Terminales 4 mm² (cable ø4...10 mm, 4 hilos)

Techniczna karta katalogowa

Descargas (1.73MB)

Instrukcja montażu

Descargas (203.36KB)

EU Declaration of Conformity – SM230ASR-TP

Descargas (32.8KB)

Environmental Declaration – SM..

Descargas (72.49KB)
