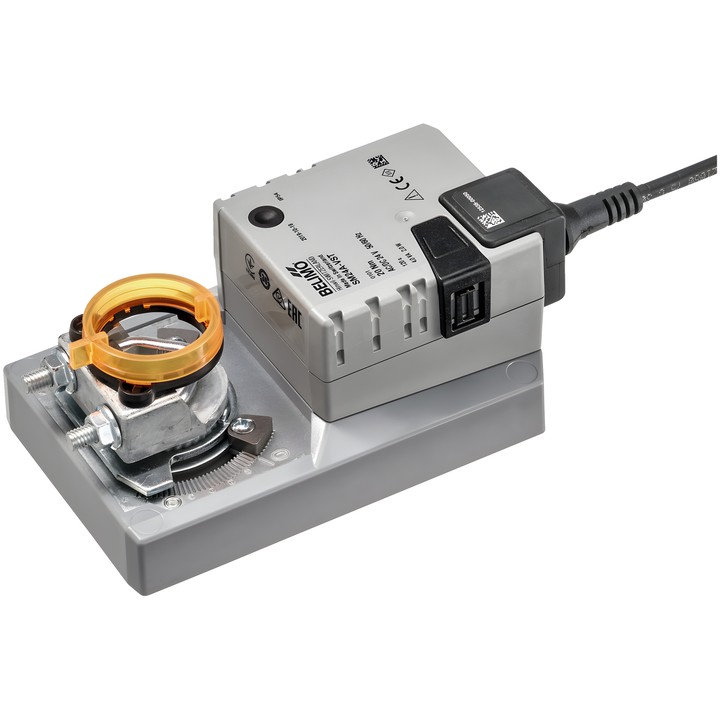

Belimo SM24A-VST - actuador rotativo para compuertas VAV y CAV

Belimo SM24A-VST

Actuador rotativo VAV-Universal para unidades VAV y CAV en instalaciones técnicas de edificios. Diseñado para compuertas de aire con una superficie de hasta aprox. 4 m².

Características y parámetros principales

• Par: 20 Nm; tensión nominal: AC/DC 24 V, 50/60 Hz.
• Control de comunicación PP; tiempo de funcionamiento del motor: 120 s / 90°.
• Ángulo de giro máximo: 95°; topes mecánicos ajustables en ambos lados.
• Abrazadera universal para eje 10...20 mm e indicador mecánico de posición enchufable.
• Accionamiento manual mediante pulsador con opción de bloqueo.
• Conexión de alimentación y control: cable de 0.5 m con conector VST.
• Consumo de potencia durante el funcionamiento: 2 W; en reposo: 0.4 W; para dimensionar los cables: 4 VA.
• Grado de protección IEC/EN IP54; clase de protección IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

Se requiere adaptar el actuador tras la puesta en marcha del sistema y después de cada cambio del ángulo de giro.
